最近在支持客戶的時候發現LPC55S6x/LPC55S2x系列,部分型号的ADC通道命名上有點繞,ADC的名稱和ADC的通道号并不對應。比如:一個名字叫ADC0_8的ADC通道,軟件中應該實際設置的通道号爲0。(見:https://blog.csdn.net/k331922164/article/details/103780858)
LPC55S6x/LPC55S2x系列ADC
LPC5500系列的ADC擁有16位高分辨率,所有LPC55S6x/LPC55S2x系列的ADC都使用相同的ADC模塊。
-
差分模式支持16位或13位分辨率.
-
單端模式支持16位或者12位分辨率。
-
最多支持10個模拟引腳輸入
-
可選擇的ADC參考源,可以選擇VDDA或者VREFP。
-
每一個ADC通道都擁有16個command buffer, 可以設置選擇某幾個通道組成一個sequence進行通道轉換掃描。
上圖是ADC模塊的功能框圖,這裏重點說明下畫紅框的部分:每個ADC邏輯通道引出了A和B兩個複用端口,分别對應差分模式的兩個輸入端,當使用單端模式時,則可以軟件配置到兩個不同的引腳,得到兩個輸入端。這兩個複用端口分别稱之爲A side Mux 或者 B side mux,這樣可以大大增強ADC的靈活性,使更多的引腳可以配置爲ADC功能。

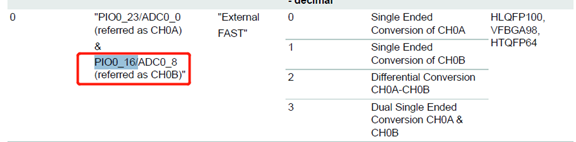

看到了吧,這裏怎麽憑空多出來一個ADC0_8 ?? 是ADC0 通道8麽?實際上不是的。
前面提到每個ADC邏輯通道都是雙輸入端,即A端和B端。在命名上所有通道的A端都是按通道号碼編排,即ADC0_0對應通道0的A端,ADC0_1對應通道1的A端;而所有通道的B端,則在A端編号之後再按順序編排,假定ADC0有8個通道(實際隻有5個通道,預留編号空間爲後續系列的兼容性),則通道0的B端,就對應ADC0_8,通道1的B端就是ADC0_9,以此類推。
因此,PIO0_16實際上就是複用爲ADC0 CH0B(ADC0模塊,ADC通道0,複用side B)。大家千萬不要以爲PIO0_16爲ADC0通道8,小編一開始配置的時候就以爲是通道8,結果怎麽得不到正确的結果。
ADC的其他引腳也可以依照這個例子,主要不要被這個”代号”迷惑就好。這裏給出所有DS和UM中有關ADC引腳分配的描述位置,方便大家查閱:
DS: 6. Pinning information 中的Table3: pin assignment 表,列舉了每個引腳的複用功能。
UM: Table 704. ADC Inputs Selection &ADC programming: 以ADC通道爲第一列列舉所有ADC通道對應的複用引腳。
