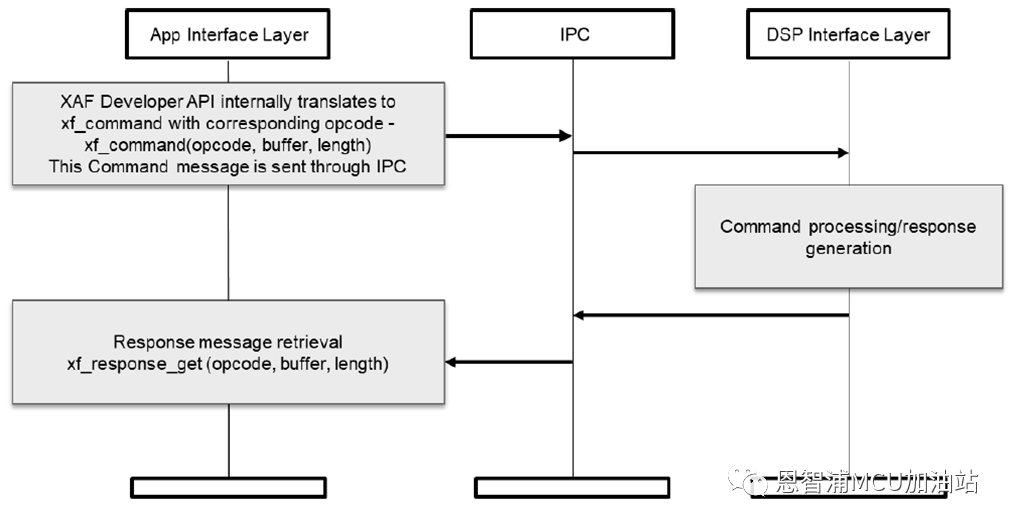

如下圖所示,Xtensa音頻框架當中應用接口層(App Interface Layer)與DSP接口層(DSP Interface Layer)利用進程間通訊(IPC)命令(command)與回複(response)的機制來傳送控制與數據。



接下來提供幾個串聯音頻組件的範例以供參考。

範例一:輸入PCM音頻數據調整訊号大小

範例二:輸入MP3文件并做解碼處理





範例三:解碼兩個MP3文件并做混音處理後輸出

範例四:解碼MP3的同時編碼另一個PCM音頻數據



範例五:實施音頻采樣率轉換



範例六:解碼AAC文件



範例七:解碼MP3并提供給音頻輸出裝置



範例八:從音頻輸入設備獲取PCM音頻數,然後調整信号大小

範例九:解碼Ogg-Vorbis文件



範例十:解碼兩個MP3和一個AAC文件并輸入至混音器,混音器輸出兩個PCM,并分送一個調整信号大小,另一個則實施音頻采樣率轉換。

範例十一:使用渲染器的輸出當成回音消除的輸入或是參考樣本



以上範例可以看出各個音頻組件的種種應用。


另外也别忘了,除了恩智浦和Cadence所提供的音頻組件之外,使用者也能夠自己定義并開發私有的音頻組件,而且所有的這些音頻組件,都能借由Xtensa音頻框架不斷地重複套用。



關注威旺達網站及微信公衆号,了解 NXP MCU更多信息。








  • 分類:企業新聞
  • 作者:Jason Tseng@NXP
  • 來源:恩智浦MCU加油站
  • 發布時間:2022-11-14 11:21
  • 訪問量:
詳情

在衆多的恩智浦i.MX RT跨界處理器當中,您可能會發現有些系列除了Arm内核之外還結合了高性能的DSP,利用集成DSP的技術優勢,可提供高性能音頻數字信号處理能力,并包含特定算法操作,可實現完全可編程方法,從而提供最大的靈活性,本篇将介紹适用于i.MX RT500和i.MX RT600 MCU的Xtensa音頻框架(XAF)。

Xtensa音頻框架是一個用來加速開發音頻處理應用程序的框架,恩智浦以及Cadence提供了許多不同的音頻組件(component),程序開發者可以從這林林總總的音頻組件當中直接挑選套用。

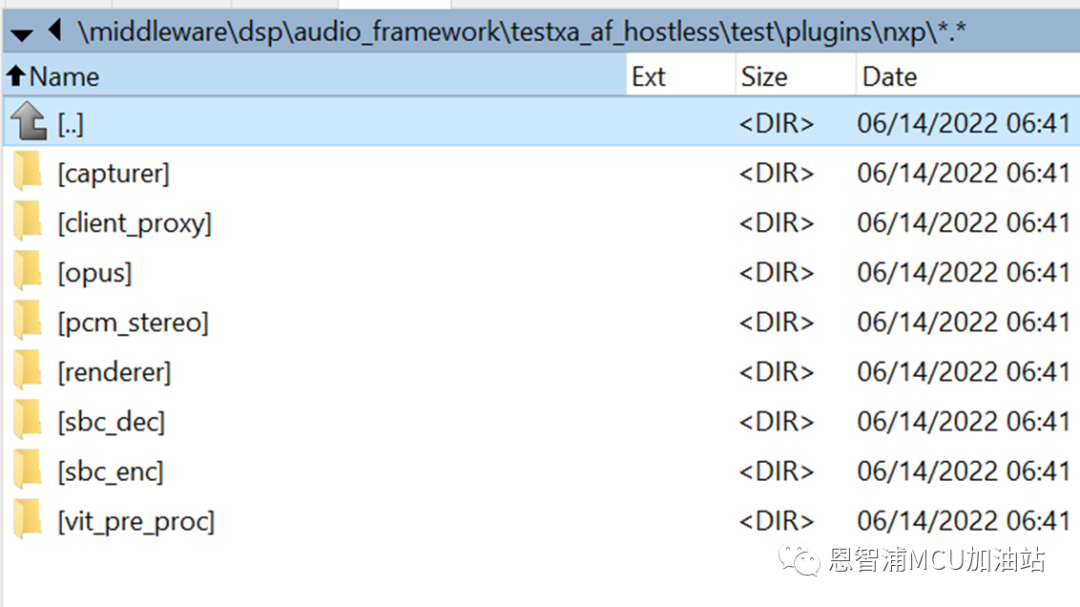

下圖中列出了SDK中所包含的各種音頻組件。

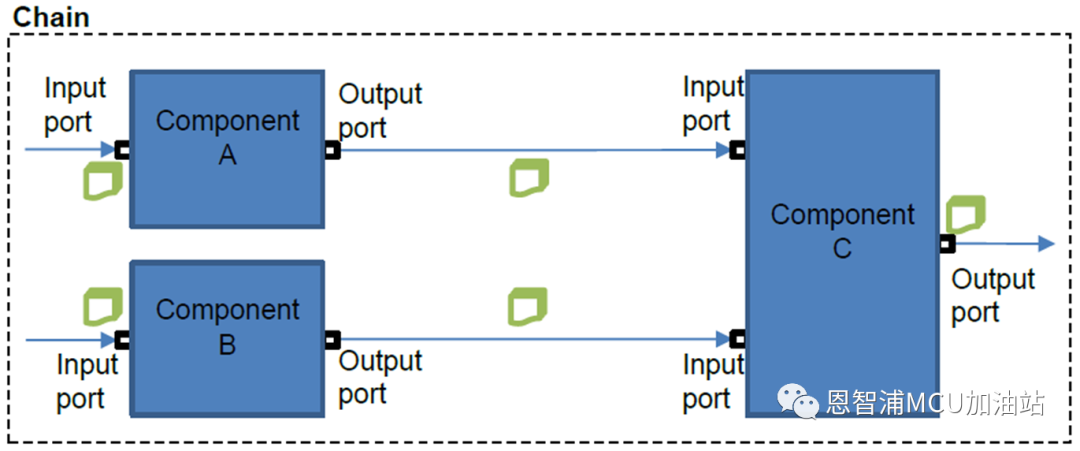

下圖中是一個範例,展示了開發者排列組合音頻組件并與之串聯在一起。

接下來,我(wǒ)們通過這個框圖解釋一下在一個完整的音頻處理應用程序當中,Xtensa音頻框架的組成和彼此相對應的關系。

綠色的部分就是所謂的Xtensa音頻框架,其中包含了三個主要的區塊,應用接口層(App Interface Layer)、行程間通訊(IPC)、DSP接口層(DSP Interface Layer),另外要提醒一下,灰色的RTOS和各種的音頻組件,并不屬于Xtensa音頻框架的一部分。

Xtensa音頻框架利用XAF Developer API來創建、配置以及執行音頻組件之間的内存管理,還有音頻組件之間的數據傳輸以及音頻組件的處理調度。Xtensa音頻框架當中的應用接口層負責依據需求創建與維護語音處理串行,行程間通訊(IPC)則負責溝通應用接口層與DSP接口層,而DSP接口層根據從應用接口層所收到的命令,執行具體的音頻處理。

如下圖所示,Xtensa音頻框架當中應用接口層(App Interface Layer)與DSP接口層(DSP Interface Layer)利用進程間通訊(IPC)命令(command)與回複(response)的機制來傳送控制與數據。

接下來提供幾個串聯音頻組件的範例以供參考。

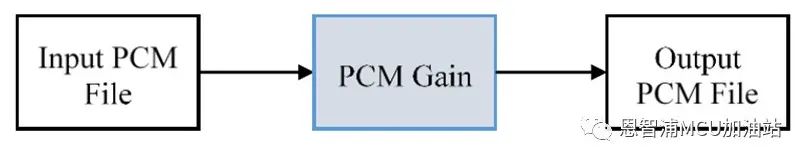

範例一:輸入PCM音頻數據調整訊号大小

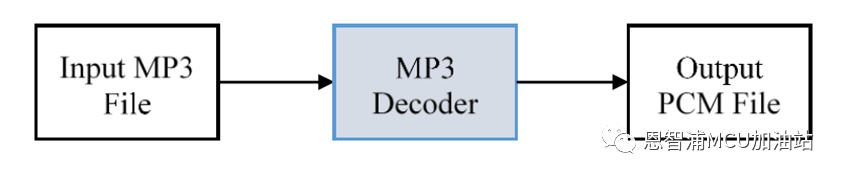

範例二:輸入MP3文件并做解碼處理

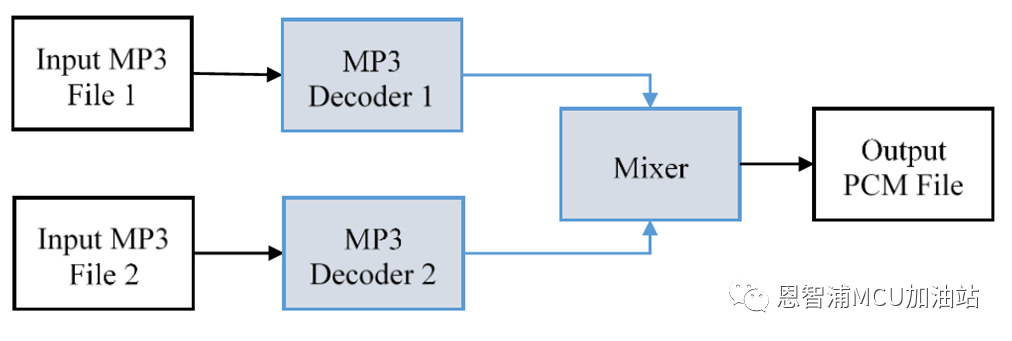

範例三:解碼兩個MP3文件并做混音處理後輸出

範例四:解碼MP3的同時編碼另一個PCM音頻數據

範例五:實施音頻采樣率轉換

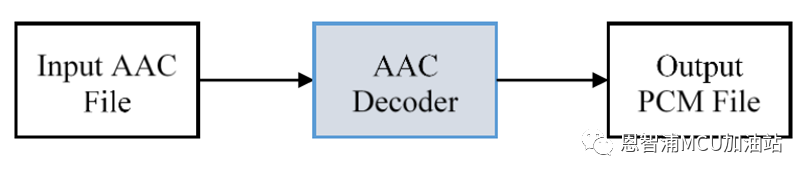

範例六:解碼AAC文件

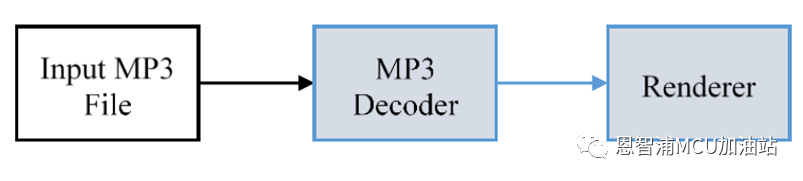

範例七:解碼MP3并提供給音頻輸出裝置

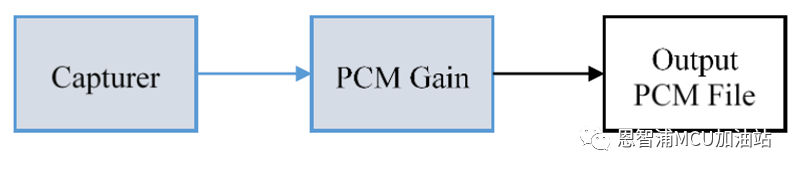

範例八:從音頻輸入設備獲取PCM音頻數,然後調整信号大小

範例九:解碼Ogg-Vorbis文件

範例十:解碼兩個MP3和一個AAC文件并輸入至混音器,混音器輸出兩個PCM,并分送一個調整信号大小,另一個則實施音頻采樣率轉換。

範例十一:使用渲染器的輸出當成回音消除的輸入或是參考樣本

以上範例可以看出各個音頻組件的種種應用。

另外也别忘了,除了恩智浦和Cadence所提供的音頻組件之外,使用者也能夠自己定義并開發私有的音頻組件,而且所有的這些音頻組件,都能借由Xtensa音頻框架不斷地重複套用。



關注威旺達網站及微信公衆号,了解 NXP MCU更多信息。
