Kinetis K80-150 MHz先進安全性和QuadSPI微控制器(MCU),基于Arm® Cortex®-M4内核

Kinetis® K80 MCU子系列基于Kinetis MCU産品組合創建,具有先進的安全功能,包括引導ROM,可支持加密的固件更新。K80 MCU子系列包括QuadSPI串行閃存接口和面向IO引腳子集的獨立電壓域。QuadSPI接口支持連接到存儲數據或代碼的非易失性存儲器。借助擴展的存儲器資源,開發人員可增加更多功能和特性,提升他們的嵌入式應用。在實現這些進展的同時,也保持了與舊有Kinetis MCU産品組合的高兼容性。
服務熱線: 18612628057
咨詢郵箱: riley_chow@powerever.cn
Kinetis K80-150 MHz先進安全性和QuadSPI微控制器(MCU),基于Arm® Cortex®-M4内核
産品描述
應用
相關附件



産品詳情

框圖

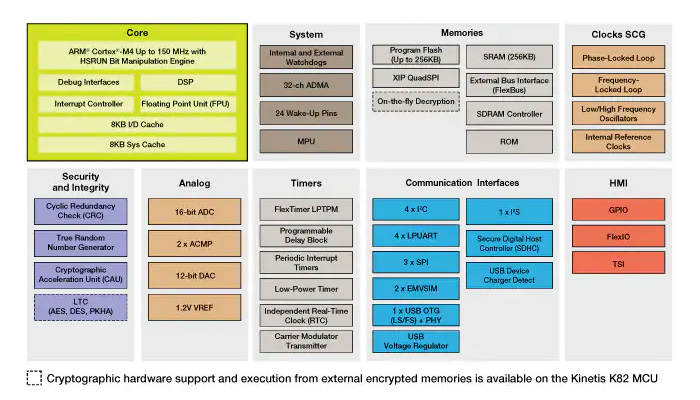

Kinetis K80/K82 MCU Block Diagram

K80-150






特征

存儲器和可擴展性

  • 256KB閃存
  • 256KB SRAM
  • CPU緩存,包括獨立的8KB I/D和8KB系統緩存
  • QSPI控制器,從外部串行NOR閃存中針對XIP進行了優化,支持四路和八路數據接口
  • SDRAM和外部存儲器總線接口
  • 通過eSDHC外設的eMMC/SDIO接口

超低功耗

  • 靈活的低功耗模式,提供電源和時鍾門控,可以實現最佳的外設活動和恢複速度。停止電流<340 nA,運行電流爲200 µA/MHz,停止模式喚醒時間爲5.8 µs
  • 工作電壓降至1.71 V時,仍可實現完整的存儲器和模拟操作,延長了電池使用時間
  • 低功耗喚醒單元,帶有多達7個内置模塊和24個引腳,可作爲低功耗停止(LLS)模式/超低功耗停止(VLLS)模式的喚醒源
  • 低功耗外設和DMA支持系統在低功耗狀态下持續運行

性能

  • Arm® Cortex®-M4内核 + DSP,高達150 MHz、單周期 MAC、單指令多數據(SIMD) 擴展、單精度浮點運算單元
  • 多達32通道的DMA用于外設和存儲器維護,可以降低CPU負載,實現更快的系統吞吐
  • CPU緩存,包括獨立的8KB I/D和8KB系統緩存
  • 交叉開關支持并發多主設備總線訪問,增加總線帶寬

集成成本節約

  • 48MHz内部參考時鍾,能夠支持全速USB器件,無需外部晶振
  • 集成的USB穩壓器,支持從USB電纜直接連接到5V
  • 有多個引腳的獨立的I/O電源域,支持無外部電平轉換器的接口
  • 模拟參考電壓可爲模拟模塊、ADC和DAC提供精确的參考值,代替外部參考電壓,降低系統成本

HMI (人機接口)

  • 32引腳FlexIO模塊,能夠連接攝像頭或顯示器
  • 外部存儲器總線,用于連接智能顯示模塊
  • Kinetis® SDK軟件庫支持的觸摸傳感接口
  • 通用IO引腳,可支持數字過濾

混合信号功能

  • 可配置分辨率的16位模數轉換器(ADC)。單個或差分輸出模式操作,以改善噪聲抑制
  • 12位數模轉換器(DAC),可爲音頻應用生成模拟波形
  • 兩個高速比較器,通過将脈寬調制(PWM)置于安全狀态,提供快速準确的電機過流保護
  • 模拟參考電壓可爲模拟模塊、ADC和DAC提供精确的參考值,代替外部參考電壓,降低系統成本

連接與通信

  • USB 2.0 OTG (全速),帶USB收發器。帶嵌入式48 MHz振蕩器的智能式設計,可采用USB無晶振系統設計。設備充電檢測優化了便攜式USB設備的充電電流/時間,延長了電池使用時間。低壓穩壓器可通過5V輸入爲外部組件提供高達120 mA,3.3V的片外供電
  • 最多4個UART,支持IrDA
  • EMVSIM模塊,支持ISO7816智能卡
  • IC間音頻傳輸(I2S)串行接口,用于接入音頻系統
  • 3個DSPI和4個I2C

可靠性和安全性

  • 存儲器保護單元可爲交叉開關上的所有主設備提供存儲器保護,提高軟件可靠性
  • 循環冗餘校驗引擎可驗證存儲器内容和通信數據,提高系統可靠性
  • 時鍾獨立的COP可防止時鍾偏移或代碼失控,适用于故障安全型應用(例如,針對家用電器的IEC 60730安全标準)
  • 如果發生看門狗事件,外部看門狗監控器可将輸出引腳置于安全狀态外部組件

先進的安全性

  • 閃存和芯片安全設置
  • 存儲器保護單元可爲交叉開關上的所有主設備提供存儲器保護,提高軟件可靠性
  • 安全操作對稱加密的硬件實現支持DES、3DES、AES、MD5、SHA-1和SHA-256算法
  • 能夠禁用JTAG和芯片唯一ID
  • ROM支持,用于加密固件更新
  • 閃存訪問控制器,打造嵌入式閃存的僅執行域
