Kinetis K81-150 MHz硬件加密協處理器，反篡改和QuadSPI微控制器(MCU)，基于Arm<sup>®</sup> Cortex<sup>®</sup>-M4内核

全部分類



Kinetis K81-150 MHz硬件加密協處理器，反篡改和QuadSPI微控制器(MCU)，基于Arm^® Cortex^®-M4内核

Kinetis^® K81 MCU擴展了Kinetis MCU産品組合，具有一些先進的安全功能，包括防篡改外設、引導ROM支持加密的固件更新、從外部串行閃存中自動解密、具有邊帶攻擊保護的AES加速以及公鑰加密的硬件支持。K81 MCU可用于滿足POS應用的安全标準。

所屬分類：

K8x安全

關鍵詞:

K81-150

 服務熱線： 18612628057

 咨詢郵箱： riley_chow@powerever.cn

Kinetis K81-150 MHz硬件加密協處理器，反篡改和QuadSPI微控制器(MCU)，基于Arm^® Cortex^®-M4内核

産品描述

應用

相關附件

産品詳情

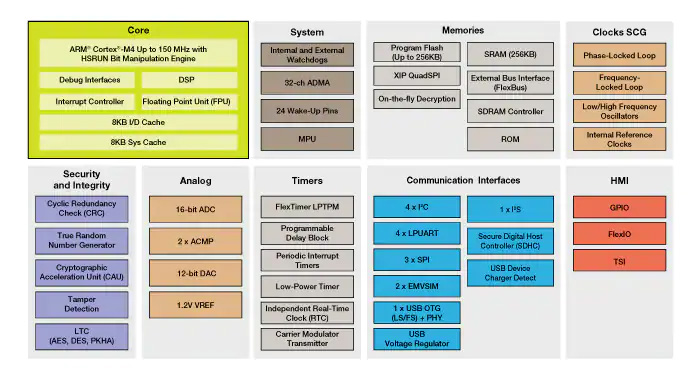

框圖

Kinetis K81-150 MCU Block Diagram

特征

存儲器和可擴展性

256KB閃存
256KB SRAM
CPU緩存，包括獨立的8KB I/D和8KB系統緩存
QSPI控制器，從外部串行NOR閃存中針對XIP進行了優化，支持四路和八路數據接口
SDRAM和外部存儲器總線接口
通過eSDHC外設的eMMC/SDIO接口

超低功耗

靈活的低功耗模式，提供電源和時鍾門控，可以實現最佳的外設活動和恢複速度。停止電流<340 nA，運行電流爲200 µA/MHz，停止模式喚醒時間爲5.8 µs
工作電壓降至1.71 V時，仍可實現完整的存儲器和模拟操作，延長了電池使用時間
低功耗喚醒單元，帶有多達7個内置模塊和24個引腳，可作爲低功耗停止(LLS)模式/超低功耗停止(VLLS)模式的喚醒源
低功耗外設和DMA支持系統在低功耗狀态下持續運行

性能

Arm^{^®} Cortex^®-M4内核 + DSP，高達150 MHz、單周期 MAC、單指令多數據(SIMD) 擴展、單精度浮點運算單元
多達32通道的DMA用于外設和存儲器維護，可以降低CPU負載，實現更快的系統吞吐
CPU緩存，包括獨立的8KB I/D和8KB系統緩存
交叉開關支持并發多主設備總線訪問，增加總線帶寬

集成成本節約

48MHz内部參考時鍾，能夠支持全速USB器件，無需外部晶振
集成的USB穩壓器，支持從USB電纜直接連接到5V
有多個引腳的獨立的I/O電源域，支持無外部電平轉換器的接口
模拟參考電壓可爲模拟模塊、ADC和DAC提供精确的參考值，代替外部參考電壓，降低系統成本

HMI (人機接口)

32引腳FlexIO模塊，能夠連接攝像頭或顯示器
外部存儲器總線，用于連接智能顯示模塊
Kinetis^{^®} SDK軟件庫支持的觸摸傳感接口
通用IO引腳，可支持數字過濾

混合信号功能

可配置分辨率的16位模數轉換器(ADC)。單個或差分輸出模式操作，以改善噪聲抑制
12位數模轉換器(DAC)，可爲音頻應用生成模拟波形
兩個高速比較器，通過将脈寬調制(PWM)置于安全狀态，提供快速準确的電機過流保護
模拟參考電壓可爲模拟模塊、ADC和DAC提供精确的參考值，代替外部參考電壓，降低系統成本

連接與通信

USB 2.0 OTG (全速)，帶USB收發器。帶嵌入式48 MHz振蕩器的智能式設計，可采用USB無晶振系統設計。設備充電檢測優化了便攜式USB設備的充電電流/時間，延長了電池使用時間。低壓穩壓器可通過5 V輸入爲外部組件提供高達120 mA，3.3 V的片外供電
最多4個UART，支持IrDA
EMVSIM模塊，支持ISO7816智能卡
IC間音頻傳輸(I2S)串行接口，用于接入音頻系統
3個DSPI和4個I2C

可靠性和安全性
