Kinetis® K70-120–150 MHz, 全速USB, 以太網, DDR和防篡改微控制器 (MCU)，基于Arm® Cortex®-M4内核

Kinetis® K70 MCU系列爲工業控制面闆、導航顯示器、PoS機終端和醫療監控設備等應用提供優化的低功耗和混合信号模拟集成。
• 單芯片兼容彩色QVGA顯示屏，或采用外部存儲器可 支持24位SVGA顯示屏。
• 支持廣泛的處理帶寬需求
• 包含加密和篡改檢測的選件，以确保安全的數據傳輸
• 獲得Kinetis産品組合固有的全面支持體系和可擴展性的支持
服務熱線： 18612628057
咨詢郵箱： riley_chow@powerever.cn
Kinetis® K70-120–150 MHz, 全速USB, 以太網, DDR和防篡改微控制器 (MCU)，基于Arm® Cortex®-M4内核
産品描述
應用
相關附件



産品詳情

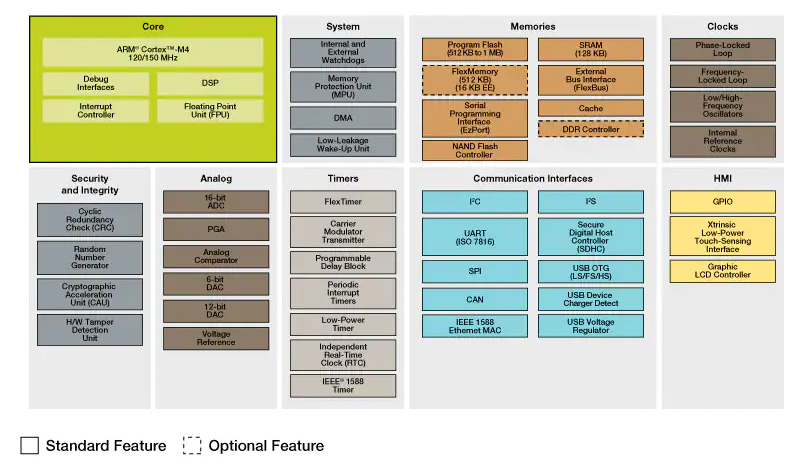

框圖

Kinetis K70 MCU Family Block Diagram





特征

超低功耗

  • 10種低功耗模式，提供電源和時鍾門控，可幫助優化外設活動和恢複時間。運行功耗降至350 µA/MHz，靜态功耗降至5.6 µA，支持全狀态保留，6 µS即可喚醒。靜态功耗可低至280 nA
  • 工作電壓降至1.71 V時，仍可實現完整的存儲器和模拟操作，延長了電池使用時間
  • 低漏電喚醒單元，帶有多達8個内置模塊和16個引腳，可作爲低漏電停止(LLS)模式/超低漏電停止(VLLS)模式的喚醒源
  • 低功耗定時器支持系統在低功耗狀态下持續運行

閃存、SRAM和FlexMemory

  • 512 KB - 1 MB閃存。支持快速訪問，具備高可靠性，提供4級安全保護
  • 128 KB的SRAM
  • FlexMemory：32字節 - 16 KB的用戶可分段字節寫入/擦除EEPROM，适用于數據表/系統數據。可擦寫10M次以上的EEPROM和寫入時間僅70 µs的閃存(出現電力故障時不會發生數據丢失或損壞)。無需用戶或系統幹預便可完成編程和擦除功能，工作電壓降至1.71V時仍可完全工作。此外，512 KB的FlexNVM還用于額外程序代碼、數據或EEPROM備份

混合信号功能

  • 多達4個具有可配置分辨率的高速16位模數轉換器(ADC)。單輸出或差分輸出模式運行，可提高噪聲抑制水平。利用可編程延遲模塊觸發功能可實現500 ns的轉換時間
  • 兩個12位數模轉換器(DAC)，可以爲音頻應用生成模拟波形
  • 多達4個高速比較器，可通過将脈寬調制(PWM)置于安全狀态，提供快速準确的電機過流保護
  • 多達4個64倍增益的可編程增益放大器，适用于小幅度信号轉換
  • 模拟參考電壓可爲模拟模塊、ADC和DAC提供精确的參考值，代替外部參考電壓，降低系統成本

性能

  • Arm® Cortex®-M4内核 + DSP，120-150MHz、單周期 MAC、單指令多數據 (SIMD) 擴展、單精度浮點運算單元
  • 多達32通道的DMA用于外設和存儲器維護，可以降低CPU負載，實現更快的系統吞吐
  • 交叉開關支持并發多主設備總線訪問，增加總線帶寬
  • 高達16 KB的指令/數據緩存，優化總線帶寬和閃存執行性能
  • 獨立的閃存Bank可以并發執行代碼和固件更新，既不會影響性能，也無需複雜的編碼例程

定時和控制

  • 多達4個FlexTimer，總計20個通道。硬件死區時間插入和正交解碼，用于電機控制
  • 載波調制定時器，用于在遙控應用中生成紅外線波形
  • 4通道32位周期中斷定時器可爲實時操作系統任務調度程序提供時基，還可爲ADC轉換和可編程延遲模塊提供觸發源

人機接口

  • 圖形LCD控制器 - 單芯片支持彩色QVGA顯示屏，或采用外部存儲器可支持24位SVGA顯示屏。獲得恩智浦便攜嵌入式GUI(PEG)庫的支持，帶有簡便的WindowBuilder界面，實現強大的GUI開發
  • 帶有多達16路輸入的硬件觸摸傳感接口。可在所有低功耗模式下運行(啓用時隻增加極小的電流)。通過硬件實現避免了軟件輪詢方法。高靈敏度，允許使用厚達5毫米厚度的貼膜

連接與通信

  • 帶硬件時間戳功能的IEEE 1588以太網MAC爲實時工業控制提供高精度時鍾同步
  • USB 2.0 OTG (全速和高速)。設備充電檢測優化了便攜式USB設備的充電電流/時間，延長了電池使用時間。低壓穩壓器可通過5V輸入爲外部組件提供高達120 mA，3.3V的片外供電
  • 多達6個支持IrDA的UART，其中一個UART支持ISO7816智能卡。支持各種數據大小、格式和傳輸/接收設置，滿足多種工業通信協議
  • IC間音頻傳輸(I2S)串行接口，用于接入音頻系統
  • 多達兩個CAN模塊，适用于工業網絡橋接
  • 多達3個DSPI和兩個I2C

可靠性、功能安全和信息安全

  • 硬件加密協處理器用于确保數據傳輸和存儲的安全。比軟件實施速度更快，CPU負載更低。支持各種算法 - DES、3DES、AES、MD5、SHA-1、SHA-256
  • 具有系統安全和篡改檢測功能，采用帶有獨立電池的實時時鍾。安全的密鑰存儲帶有内部/外部篡改檢測功能，适用于不安全的閃存、溫度、時鍾、電源電壓變化和物理攻擊檢測等
  • 存儲器保護單元可爲交叉開關上的所有主設備提供存儲器保護，提高軟件可靠性
  • 循環冗餘校驗引擎可驗證存儲器内容和通信數據，提高系統可靠性
  • 時鍾獨立的COP可防止時鍾偏移或代碼失控，适用于故障安全型應用(例如，針對家用電器的IEC 60730安全标準)
  • 如果發生看門狗事件，外部看門狗監控器可将輸出引腳置于安全狀态外部組件





應用



可穿戴産品

  1. 助聽設備
  2. 無線充電闆
  3. 智能手表
  4. 腕帶
  5. 輸入設備(鼠标、筆、鍵盤)

工業控制

  1. 三相交流感應電機
  2. 工業人機接口
  3. 無刷直流電機(BLDC)控制
  4. 智能照明
  5. 智能電源插座和電燈開關
  6. 水表
  7. 永磁同步電機(PMSM)
  8. 熱量計量
  9. 燃氣表
  10. 環視
  11. 電機驅動器
  12. 電網與配電
  13. 電表
  14. 空調(AC)
  15. 能源網關
  16. 運動控制和機器人

智慧城市

  1. 交通票據
  2. 自動車輛識别

智能家居

  1. 中小家電
  2. 大型家用電器
  3. 家庭安保與監視
  4. 機器人電器

汽車電子

  1. 摩托車發動機控制單元(ECU)和小型發動機控制
  2. 暖通空調(HVAC)

通信基礎設施

  1. 網絡安全
