Kinetis<sup>®</sup> K63-120 MHz, 256KB SRAM, 防篡改微控制器(MCU)，基于Arm<sup>®</sup> Cortex<sup>®</sup>-M4内核
全部分類

Kinetis® K63-120 MHz, 256KB SRAM, 防篡改微控制器(MCU)，基于Arm® Cortex®-M4内核

Kinetis® K63 120MHz MCU系列面向需要安全加密、篡改檢測、高存儲器密度的應用，還能以超低功耗實現高處理效率。
• 提供精确的時鍾同步，适用于實時工業控制
• 包括一套豐富的模拟、通信、定時和控制外設，滿足廣泛的需求
• 支持免晶振USB設計，能夠降低系統成本，節約電路闆空間
• 具備優化的低功耗，同時通過智能片上集成顯著節省物料清單成本
• 提供硬件加密協處理器，确保數據傳輸和存儲的安全
• 具備Kinetis産品組合固有的全面支持體系和可擴展性。
服務熱線： 18612628057
咨詢郵箱： riley_chow@powerever.cn
Kinetis® K63-120 MHz, 256KB SRAM, 防篡改微控制器(MCU)，基于Arm® Cortex®-M4内核
産品描述
應用
相關附件



産品詳情

框圖

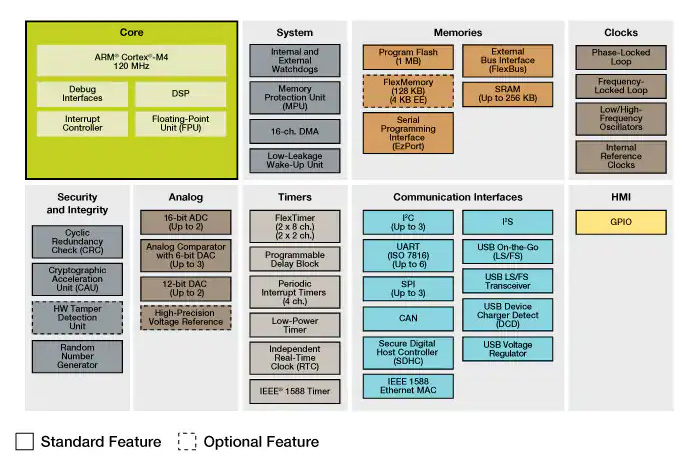

Kinetis K63/K64 MCU Family Block Diagram





特征

超低功耗

  • 靈活的低功耗模式，提供電源和時鍾門控，可以實現優選的外設活動和恢複時間。停止電流<340 nA，運行電流<250 µA/MHz，停止模式喚醒時間爲4.5 µs
  • 工作電壓降至1.71 V時，仍可實現完整的存儲器和模拟操作，延長了電池使用時間
  • 低漏電喚醒單元，帶有多達7個内置模塊和16個引腳，可作爲低漏電停止(LLS)模式/超低漏電停止(VLLS)模式的喚醒源
  • 低功耗定時器支持系統在低功耗狀态下持續運行

閃存和SRAM

  • 1 MB閃存支持快速訪問，具備高可靠性，提供4級安全保護
  • 256 KB SRAM

混合信号功能

  • 兩個分辨率可配置的高速16位模數轉換器(ADC)。單輸出或差分輸出模式運行，可提高噪聲抑制水平。利用可編程延遲模塊觸發功能可實現500 ns的轉換時間
  • 兩個12位數模轉換器(DAC)，可以爲音頻應用生成模拟波形
  • 3個高速比較器，通過将脈寬調制(PWM)置于安全狀态，提供快速準确的電機過流保護
  • 模拟參考電壓可爲模拟模塊、ADC和DAC提供精确的參考值，代替外部參考電壓，降低系統成本

性能

  • Arm® Cortex-M4®内核 + DSP，120MHz，單周期 MAC，單指令多數據(SIMD)擴展，單精度浮點運算單元
  • 多達16通道的DMA用于外設和存儲器，可以降低CPU負載，實現更快的系統吞吐
  • 交叉開關支持并發多主設備總線訪問，增加總線帶寬
  • 獨立的閃存Bank可以并發執行代碼和固件更新，既不會影響性能，也無需複雜的編碼例程

定時和控制

  • 多達4個FlexTimer，總計20個通道。硬件死區時間插入和正交解碼，用于電機控制
  • 載波調制定時器，用于在遙控應用中生成紅外線波形
  • 4通道32位周期中斷定時器可爲實時操作系統任務調度程序提供時基，還可爲ADC轉換和可編程延遲模塊提供觸發源

人機接口(HMI)

  • 支持引腳中斷的通用IO

連接與通信

  • 帶硬件時間戳功能的IEEE 1588以太網MAC爲實時工業控制提供高精度時鍾同步
  • USB 2.0 OTG (全速)，帶USB收發器。帶嵌入式48 MHz振蕩器的智能式設計，可采用USB無晶振系統設計。設備充電檢測優化了便攜式USB設備的充電電流/時間，延長了電池使用時間。低壓穩壓器可通過5V輸入爲外部組件提供高達120 mA，3.3V的片外供電
  • 多達6個支持IrDA的UART，其中一個UART有ISO7816智能卡支持。支持各種數據大小、格式和傳輸/接收設置，滿足多種工業通信協議
  • IC間音頻傳輸(I2S)串行接口，用于接入音頻系統
  • CAN模塊，适用于工業網絡橋接
  • 3個DSPI，3個I2C

可靠性、功能安全和信息安全

  • 存儲器保護單元可爲交叉開關上的所有主設備提供存儲器保護，提高軟件可靠性
  • 循環冗餘校驗引擎可驗證存儲器内容和通信數據，提高系統可靠性
  • 時鍾獨立的COP可防止時鍾偏移或代碼失控，适用于故障安全型應用(例如，針對家用電器的IEC 60730安全标準)
  • 如果發生看門狗事件，外部看門狗監測器可将輸出引腳置于安全狀态外部組件
  • 具有系統安全和篡改檢測功能，采用帶有獨立電池的實時時鍾。安全的密鑰存儲帶有内部/外部篡改檢測功能，适用于不安全的閃存、溫度、時鍾、電源電壓變化和物理攻擊檢測等





應用



可穿戴産品

  1. 助聽設備
  2. 智能手表
  3. 腕帶
  4. 輸入設備(鼠标、筆、鍵盤)

工業控制

  1. 工業人機接口
  2. 智能電源插座和電燈開關
  3. 水表
  4. 熱量計量
  5. 燃氣表
  6. 環視
  7. 電機驅動器
  8. 電網與配電
  9. 空調(AC)
  10. 能源網關
  11. 運動控制和機器人

智慧城市

  1. POS終端
  2. 交通票據
  3. 自動車輛識别

智能家居

  1. 中小家電
  2. 大型家用電器
  3. 家庭安保與監視
  4. 機器人電器

汽車電子

  1. 摩托車發動機控制單元(ECU)和小型發動機控制
  2. 暖通空調(HVAC)
