Kinetis® K60-100 MHz, 混合信号集成微控制器，基于Arm® Cortex®-M4内核
産品描述
應用
相關附件
産品詳情
框圖
Kinetis K6x MCU Family Block Diagram
特征
超低功耗
- 10種低功耗模式，提供電源和時鍾門控，可以實現最佳的外設活動和恢複時間。停止電流<2 µA，運行電流<350 uA/MHz，停止模式喚醒時間4 µs
- 工作電壓降至1.71 V時，仍可實現完整的存儲器和模拟操作，延長了電池使用時間
- 低漏電喚醒單元，帶有多達8個内置模塊和16個引腳，可作爲低漏電停止(LLS)模式/超低漏電停止(VLLS)模式的喚醒源
- 低功耗定時器支持系統在低功耗狀态下持續運行
閃存、SRAM和FlexMemory
- 256 KB - 512 KB閃存。支持快速訪問，具備高可靠性，提供4級安全保護
- 64 KB-128 KB的SRAM
- FlexMemory：32字節- 4 KB用戶可分段的字節寫入/擦除EEPROM，适用于數據表/系統數據。可擦寫10M次以上的EEPROM和寫入時間僅70 µs的閃存(出現電力故障時不會發生數據丢失或損壞)。無需用戶或系統幹預便可完成編程和擦除功能，工作電壓降至1.71V時仍可完全工作。另有高達256 KB空間可用于存儲額外程序代碼、數據或EEPROM備份
混合信号功能
- 兩個具有可配置分辨率的高速16位模數轉換器(ADC)。單輸出或差分輸出模式運行，可提高噪聲抑制水平。利用可編程延遲模塊觸發功能可實現863 ns的轉換時間
- 兩個12位數模轉換器(DAC)，可以爲音頻應用生成模拟波形
- 3個高速比較器，通過将脈寬調制(PWM)置于安全狀态，提供快速準确的電機過流保護
- 模拟參考電壓可爲模拟模塊、ADC和DAC提供精确的參考值，代替外部參考電壓，降低系統成本
性能
- Cortex-M4内核，帶有DSP、100 MHz時鍾、單周期MAC和單指令多數據(SIMD)擴展
- 外設和存儲器用的多達16通道的DMA，使CPU負載更低，系統吞吐更快
- 交叉開關支持并發多主設備總線訪問，增加總線帶寬
- 獨立的閃存Bank可以并發執行代碼和固件更新，既不會影響性能，也無需複雜的編碼例程
定時和控制
- 3個FlexTimer，共有12個通道。硬件死區時間插入和正交解碼，用于電機控制
- 4通道32位周期中斷定時器可爲實時操作系統任務調度程序提供時基，還可爲ADC轉換和可編程延遲模塊提供觸發源
人機接口
- 帶有多達16路輸入的硬件觸摸傳感接口。可在所有低功耗模式下運行(啓用時隻增加極小的電流)。通過硬件實現避免了軟件輪詢方法。高靈敏度，允許使用厚達5毫米厚度的貼膜
連接與通信
- 帶硬件時間戳功能的IEEE 1588以太網MAC爲實時工業控制提供高精度時鍾同步
- USB 2.0 OTG (全速)。設備充電檢測優化了便攜式USB設備的充電電流/時間，延長了電池使用時間。低壓穩壓器可通過5V輸入爲外部組件提供高達120 mA，3.3V的片外供電
- 5個帶有IrDA支持的UART，包括一個帶有ISO7816智能卡支持的UART。支持各種數據大小、格式和傳輸/接收設置，滿足多種工業通信協議
- IC間音頻傳輸(I2S)串行接口，用于接入音頻系統
- 兩個CAN模塊，适用于工業網絡橋接
- 3個DSPI和兩個I2C
可靠性、安全性和安防
- 硬件加密協處理器用于确保數據傳輸和存儲的安全。比軟件實施速度更快，CPU負載最低。支持各種算法 - DES、3DES、AES、MD5、SHA-1、SHA-256
- 存儲器保護單元可爲交叉開關上的所有主設備提供存儲器保護，提高軟件可靠性
- 循環冗餘校驗引擎可驗證存儲器内容和通信數據，提高系統可靠性
- 時鍾獨立的COP可防止時鍾偏移或代碼失控，适用于故障安全型應用(例如，針對家用電器的IEC 60730安全标準)
- 如果發生看門狗事件，外部看門狗監測器可将輸出引腳置于安全狀态外部組件
- 本産品包含在恩智浦産品長期供貨計劃中，自推出後至少保證10年供貨
外部外設支持
- FlexBus外部總線接口爲存儲器以及圖形顯示器這樣的外設提供接口選擇。最多可支持6個片選信号和2GB可尋址空間
- 安全的數字主機控制器支持SD、SDIO、MMC或CE-ATA卡，适用于應用中軟件升級、媒體文件或添加Wi-Fi支持
相關附件
文檔
-
簡介
Kinetis K6x：帶有以太網和USB的Cortex-M4(F) MCU亮點
PDF 版本0 521.3KB KINK6XFS 中文, 英語 -
選型指南
Selector Guide: High-performance Kinetis K Series MCUs亮點
PDF 版本1 May 2,2018 2.7MB KINETISKMCUSELGD 英語
設計
-
符号和尺寸
Kinetis® Symbols, Footprints and Models
INTERNAL 版本1.0 Nov 27, 2017 1KB CAD-SYMBOLFOOTPRINTS -
計算器
TFS FlexMem Endurance Calculator
ZIP 版本vBeta025 Aug 1, 2014 3.2MB TFS_FLEXMEM_CALCULATOR
硬件
-
評估/開發闆與系統

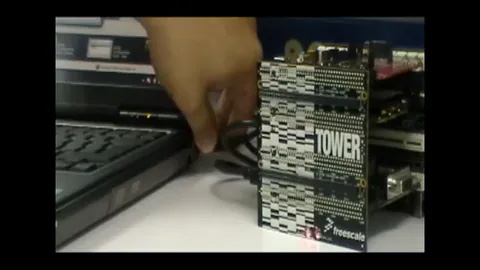

IAR KickStart™ Kinetis® K60 Tower® System Kit亮點
TWR-K60N512-IAR -
仿真器、探測器和編程器
Universal Multilink開發接口
UMultilink
軟件
-
BSP、驅動程序和中間件
MCUXpresso軟件開發套件(SDK)亮點
-
BSP、驅動程序和中間件
MCUXpresso配置工具 - 引腳、時鍾、外設亮點
工程服務
-
INDEPENDENT DESIGN HOUSE (IDH)
值得信賴的顧問服務
By Green Hills Software Platinum HQ:Santa Barbara, 美國 支持地區: 美洲 -
INDEPENDENT DESIGN HOUSE (IDH)
硬件/軟件工程服務
By Arcturus Networks Gold HQ: Toronto, 加拿大 支持地區: 美洲
