Kinetis® K53-100 MHz，USB，段式LCD，以太網微控制器(MCU)，基于Arm® Cortex®-M4内核

全部分類



Kinetis^® K53-100 MHz，USB，段式LCD，以太網微控制器(MCU)，基于Arm^® Cortex^®-M4内核

Kinetis^® K53 100 MHz MCU系列提供醫療和工業應用所需的模拟測量引擎。

通過降低内核中斷提高了性能
降低了系統成本，提高了設計靈活性
限制對關鍵存儲位置的訪問，增加了系統的安全性
爲關鍵數字電源和電機控制應用提供所需的可擴展性
具備Kinetis産品組合固有的全面支持體系

所屬分類：

K5x測量

關鍵詞:

K53

 服務熱線： 18612628057

 咨詢郵箱： riley_chow@powerever.cn

Kinetis^® K53-100 MHz，USB，段式LCD，以太網微控制器(MCU)，基于Arm^® Cortex^®-M4内核

産品描述

應用

相關附件

産品詳情

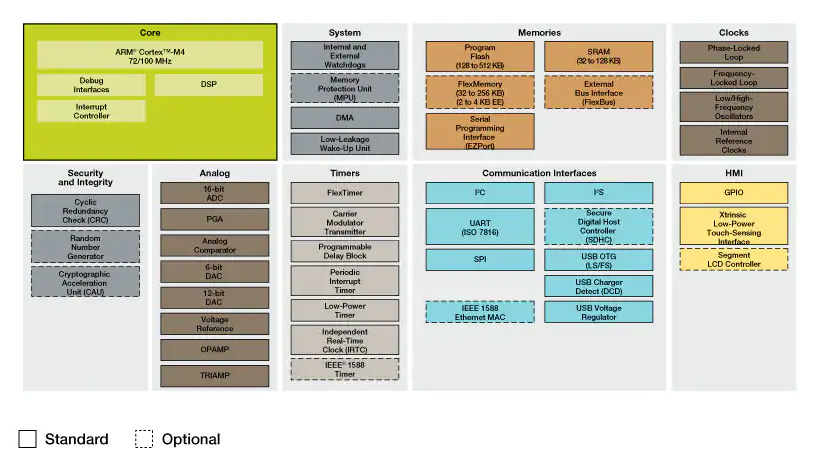

框圖

Kinetis K5x MCU Family Block Diagram

K53

特征

超低功耗

10種低功耗模式，提供電源和時鍾門控，可幫助優化外設活動和恢複時間。停止電流<2 µA，運行電流<350 uA/MHz，停止模式喚醒時間4 µs
工作電壓降至1.71 V時，仍可實現完整的存儲器和模拟操作，延長了電池使用時間
低漏電喚醒單元，帶有多達8個内置模塊和16個引腳，可作爲低漏電停止(LLS)模式/超低漏電停止(VLLS)模式的喚醒源
低功耗定時器支持系統在低功耗狀态下持續運行

閃存、SRAM和FlexMemory

256 KB - 512 KB閃存。支持快速訪問，具備高可靠性，提供4級安全保護
128 KB的SRAM
FlexMemory：256 字節 - 4 KB用戶可分段的字節寫入/擦除EEPROM，适用于數據表/系統數據。可擦寫10M次以上的EEPROM和寫入時間僅70 µs的閃存(出現電力故障時不會發生數據丢失或損壞)。無需用戶或系統幹預便可完成編程和擦除功能，工作電壓降至1.71V時仍可完全工作。另有高達256 KB空間可用于存儲額外程序代碼、數據或EEPROM備份
兩個64級可編程增益放大器，适用于小幅度信号轉換

混合信号功能

兩個運算放大器支持信号過濾和放大
兩個經過優化的跨阻抗放大器，用于将輸入電流轉換爲ADC可讀的電壓
兩個可配置分辨率的高速16位ADC。單輸出或差分輸出模式運行，可提高噪聲抑制水平。利用可編程延遲模塊觸發功能可實現500 ns的轉換時間
兩個12位DAC，可以爲音頻應用生成模拟波形
3個高速比較器，通過将脈寬調制(PWM)置于安全狀态，提供快速準确的電機過流保護
模拟參考電壓可爲模拟模塊、ADC和DAC提供精确的參考值，代替外部參考電壓，降低系統成本

性能

Arm Cortex-M4内核，帶有DSP、100 MHz時鍾、單周期MAC和單指令多數據(SIMD)擴展
外設和存儲器用的多達16通道的DMA，使CPU負載更低，系統吞吐更快
交叉開關支持并發多主設備總線訪問，增加總線帶寬
獨立的閃存Bank可以并發執行代碼和固件更新，既不會影響性能，也無需複雜的編碼例程

定時和控制

3個FlexTimer，共有12個通道。硬件死區時間插入和正交解碼，用于電機控制
載波調制定時器，用于在遙控應用中生成紅外線波形
4通道32位周期中斷定時器可爲實時操作系統任務調度程序提供時基，還可爲ADC轉換和可編程延遲模塊提供觸發源

人機接口

帶有多達16路輸入的硬件觸摸傳感接口。可在所有低功耗模式下運行(啓用時隻增加極小的電流)。通過硬件實現避免了軟件輪詢方法。高靈敏度，允許使用厚達5毫米厚度的貼膜
靈活的低功率LCD控制器，最高支持320個段(40x8 或 44x4)。LCD閃爍模式能夠在低功耗模式下支持低平均功率。段故障檢測可防止錯誤的讀數，并降低LCD測試成本。前闆/背闆重新分配實現了引腳布局靈活性，使PCB設計更輕松，可以通過固件更改LCD配置，無需重新處理硬件。支持多種3V和5V LCD面闆規格，比與之競争的控制器的段(引腳)數更少，不需要外部組件。未使用的LCD引腳可以配置爲其它通用IO功能

數據連接與通信

帶硬件時間戳功能的IEEE 1588以太網MAC爲實時工業控制提供高精度時鍾同步
USB 2.0 OTG (全速)。設備充電檢測優化了便攜式USB設備的充電電流/時間，延長了電池使用時間。低壓穩壓器可爲5 V輸入電源外部組件提供120 mA、3.3 V的片外電源
5個帶有IrDA支持的UART，包括一個帶有ISO7816智能卡支持的UART。支持各種數據大小、格式和傳輸/接收設置，滿足多種工業通信協議
IC間音頻傳輸(I²S)串行接口，用于接入音頻系統
多達3個DSPI和兩個I²C

可靠性、安全性和安防

硬件加密協處理器用于确保數據傳輸和存儲的安全。比軟件實施速度更快，CPU負載最低。支持各種算法 - DES、3DES、AES、MD5、SHA-1、SHA-256
存儲器保護單元可爲交叉開關上的所有主設備提供存儲器保護，提高軟件可靠性
循環冗餘校驗引擎可驗證存儲器内容和通信數據，提高系統可靠性
時鍾獨立的COP可防止時鍾偏移或代碼失控，适用于故障安全型應用(例如，針對家用電器的IEC 60730安全标準)
如果發生看門狗事件，外部看門狗監控器可将輸出引腳置于安全狀态外部組件
本産品包含在恩智浦産品長期供貨計劃中，自推出後至少保證15年供貨

外部外設支持
