Kinetis<sup>®</sup> K27-150 MHz, 2x USB, 2MB閃存, 基于Arm<sup>®</sup> Cortex<sup>®</sup>-M4内核的1MB SRAM微控制器(MCU)
全部分類

Kinetis® K27-150 MHz, 2x USB, 2MB閃存, 基于Arm® Cortex®-M4内核的1MB SRAM微控制器(MCU)

Kinetis K27 USB ARM Cortex-M4 MCU的目标應用是需要高處理效率、具有2 MB閃存和1 MB SRAM的超大嵌入式存儲器的應用。此子系列包括：

  • 高度集成了兩個I2S接口、兩個USB控制器(帶集成高速PHY的高速和全速控制器)和主流模拟外設
  • 可通過32位SDRAM存儲控制器和支持芯片内執行(XiP)的四路SPI接口進行擴展。
  • 使用真正的随機數生成器、循環冗餘校驗、内存映射加密加速單元啓用安全内容

輸入電源電壓範圍：1.71V至3.6V + 獨立VBAT域

封裝：169 MAPBGA (9x9mm, 0.65mm間距)

服務熱線： 18612628057
咨詢郵箱： riley_chow@powerever.cn
Kinetis® K27-150 MHz, 2x USB, 2MB閃存, 基于Arm® Cortex®-M4内核的1MB SRAM微控制器(MCU)
産品描述
應用
相關附件



産品詳情

框圖

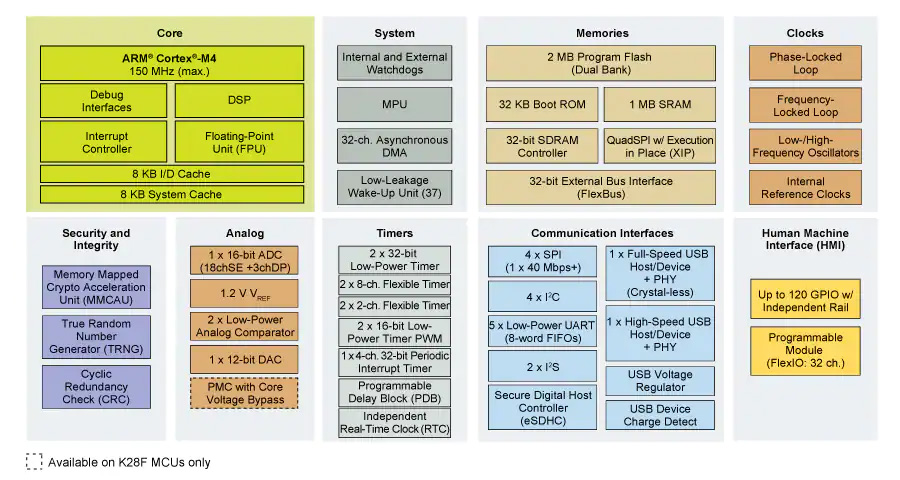

Kinetis K27/K28 USB MCUs Block Diagram

K27





特征

性能

  • 150 MHz(最大值)的ARM Cortex-M4，提供DSP指令和單精度浮點單元(FPU)
  • 32通道DMA，在停止模式提供異步支持
  • 交叉開關支持并發多主設備總線訪問，增加總線帶寬

超低功耗

  • 120Mhz時的活躍運行功耗：從内部閃存運行時小于302 µA/MHz (TYP)(@25C)
  • 低至11 µA的靜态功耗，支持1 MB SRAM完整保持并小于6 µS的喚醒。
  • 靜态功耗可低至250 nA(VLLS0)

存儲器

  • 2 MB雙bank嵌入式程序閃存
  • 1 MB的SRAM
  • 8 KB I/D緩存 + 8 KB系統緩存
  • 32位SDRAM控制器
  • 四路SPI接口，提供芯片内執行(XIP)功能

混合信号功能

  • 16位SAR ADC：高達18通道單端/3通道差分轉換器
  • 12位DAC
  • 兩個模拟比較器(CMP)，内含一個6位DAC和可編程參考輸入
  • 1.2V模拟參考電壓

定時和控制

  • 一個4通道周期中斷定時器
  • 兩個16位低功耗定時器PWM模塊
  • 兩個8通道電機控制/通用/PWM定時器
  • 兩個兩通道正交解碼器/通用定時器
  • 實時時鍾，帶獨立3.6 V電源域
  • 可編程延遲模塊

人機接口(HMI)

  • 32通道可編程模塊(FlexIO)，可模拟各種串行、并行或自定義接口

連接與通信

  • 雙USB控制器：高速(HS)，帶集成HS PHY +無晶振全速(FS)操作
  • 5個低功耗UART (LPUART)模塊
  • 适合音頻系統接口的兩個I2S模塊和四個I2C模塊
  • 4個SPI模塊(一個支持高達40 Mbps的頻率)
  • 32通道可編程模塊(FlexIO)，可模拟各種串行、并行或自定義接口
  • 安全數字主機控制器(SDHC)

可靠性、安全性和安防

  • 循環冗餘校驗(CRC)引擎可驗證存儲器内容和通信數據，提高系統可靠性
  • 真正的随機數生成器(TRNG)
  • 内存映射加密加速單元(MMCAU)：DES、3DES、AES、MD5、SHA-1和SHA-256





應用



可穿戴産品

  1. 智能手表
  2. 腕帶

工業控制

  1. 熱量計量
