Kinetis® K24-120 MHz，全速USB，256KB SRAM微控制器(MCU)，基于ARM® Cortex®-M4内核

全部分類



Kinetis^® K24-120 MHz，全速USB，256KB SRAM微控制器(MCU)，基于ARM^® Cortex^®-M4内核

包括豐富的模拟、通信、定時和控制外設套件，滿足廣泛的需求
支持免晶振USB設計，能夠降低系統成本，節約電路闆空間
具備Kinetis産品組合固有的全面支持體系和可擴展性。

所屬分類：

K2x USB

關鍵詞:

K24

 服務熱線： 18612628057

 咨詢郵箱： riley_chow@powerever.cn

Kinetis^® K24-120 MHz，全速USB，256KB SRAM微控制器(MCU)，基于ARM^® Cortex^®-M4内核

産品描述

應用

相關附件

産品詳情

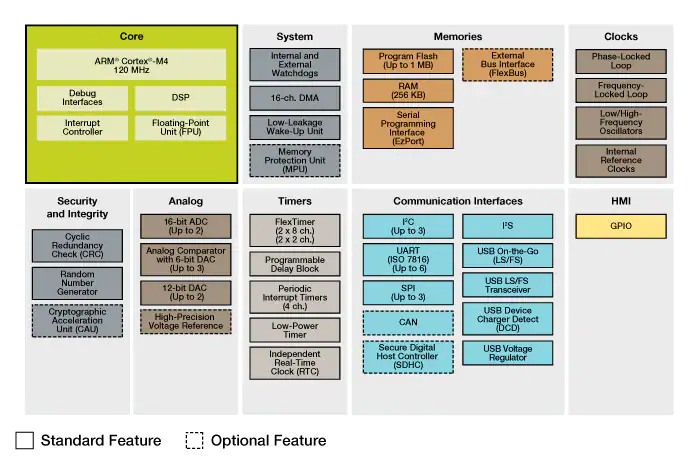

框圖

Kinetis K24 MCU Family Block Diagram

K24

特征

超低功耗

靈活的低功耗模式，提供電源和時鍾門控，可以實現最佳的外設活動和恢複時間。停止電流<340 nA，運行電流爲250 µA/MHz，停止模式喚醒時間爲4.5 µs
工作電壓降至1.71 V時，仍可實現完整的存儲器和模拟操作，延長了電池使用時間
低漏電喚醒單元，帶有多達7個内置模塊和16個引腳，可作爲低漏電停止(LLS)模式/超低漏電停止(VLLS)模式的喚醒源
低功耗定時器支持系統在低功耗狀态下持續運行

閃存和SRAM

高達1 MB的閃存。支持快速訪問，具備高可靠性，提供4級安全保護
256 KB SRAM

混合信号功能

兩個分辨率可配置的高速16位模數轉換器(ADC)。單輸出或差分輸出模式運行，可提高噪聲抑制水平。利用可編程延遲模塊觸發功能可實現500 ns的轉換時間
兩個12位數模轉換器(DAC)，可以爲音頻應用生成模拟波形
3個高速比較器，通過将脈寬調制(PWM)置于安全狀态，提供快速準确的電機過流保護
模拟參考電壓可爲模拟模塊、ADC和DAC提供精确的參考值，代替外部參考電壓，降低系統成本

性能

ARM Cortex-M4内核+ DSP。120 MHz，單周期MAC，單指令多數據(SIMD)擴展，單精度浮點運算單元
外設和存儲器用的多達16通道的DMA，使CPU負載更低，系統吞吐更快
交叉開關支持并發多主設備總線訪問，增加總線帶寬
獨立的閃存Bank可以并發執行代碼和固件更新，既不會影響性能，也無需複雜的編碼例程

定時和控制

多達4個FlexTimer，總計20個通道。硬件死區時間插入和正交解碼，用于電機控制
載波調制定時器，用于在遙控應用中生成紅外線波形
4通道32位周期中斷定時器可爲實時操作系統任務調度程序提供時基，還可爲ADC轉換和可編程延遲模塊提供觸發源

人機接口(HMI)

支持引腳中斷的通用IO

數據連接與通信

USB 2.0 OTG (全速)，帶USB收發器。帶嵌入式48 MHz振蕩器的智能式設計，可采用USB無晶振系統設計。設備充電檢測優化了便攜式USB設備的充電電流/時間，延長了電池使用時間。低壓穩壓器可通過5 V輸入爲外部組件提供高達120 mA，3.3 V的片外供電
多達6個支持IrDA的UART，其中一個UART有ISO7816智能卡支持。支持各種數據大小、格式和傳輸/接收設置，滿足多種工業通信協議
IC間音頻傳輸(I²S)串行接口，用于接入音頻系統
CAN模塊，适用于工業網絡橋接
3個DSPI，3個I²C

可靠性、安全性和安防
