Kinetis® K22 MCU适合同時需要低功耗靈活性和高處理效率的高性價比應用。
- 它具備優化的低功耗，同時通過智能片上集成顯著節省物料清單成本
- 包括多種可供選擇的器件，可支持免晶振USB設計，能夠降低系統成本，節約電路闆空間。
- 提供高度的可擴展、各種級别的集成度，以及豐富的模拟、通信、定時和控制外設套件，滿足廣泛的需求
- 具備Kinetis産品組合固有的全面支持體系和可擴展性。
全部分類
Kinetis® K22-120 MHz，高性價比，全速USB微控制器(MCU)，基于Arm® Cortex®-M4内核
所屬分類：
K2x USB
關鍵詞:
K22-120
服務熱線：
18612628057
咨詢郵箱：
riley_chow@powerever.cn
Kinetis® K22-120 MHz，高性價比，全速USB微控制器(MCU)，基于Arm® Cortex®-M4内核
産品描述
應用
相關附件
産品詳情
框圖

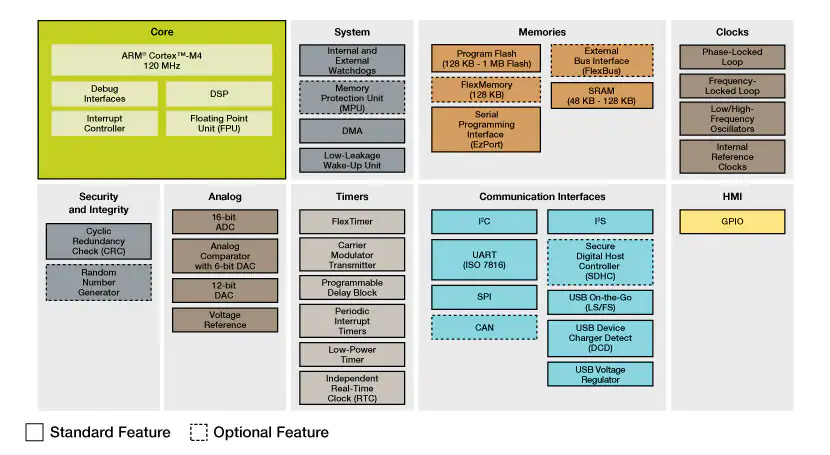

Kinetis K22-120 MCU Family Block Diagram
特征
超低功耗
- 10種低功耗模式，提供電源和時鍾門控，可以實現優選的外設活動和恢複時間。停止電流<500 nA、運行電流<200 uA/MHz、停止模式喚醒時間爲4 µs
- 工作電壓降至1.71 V時，仍可實現完整的存儲器和模拟操作，延長了電池使用時間
- 低漏電喚醒單元，帶有多達8個内置模塊和16個引腳，可作爲低漏電停止(LLS)模式/超低漏電停止(VLLS)模式的喚醒源
- 低功耗定時器支持系統在低功耗狀态下持續運行
閃存、SRAM和FlexMemory
- 128 KB-1 MB閃存支持快速訪問，具備高可靠性，提供4級安全保護
- 48-128 KB SRAM
- FlexMemory：32字節 - 16 KB的用戶可分段字節寫入/擦除EEPROM，适用于數據表/系統數據。可擦寫10M次以上的EEPROM和寫入時間僅70 µs的閃存(出現電力故障時不會發生數據丢失或損壞)。無需用戶或系統幹預便可完成編程和擦除功能，工作電壓降至1.71V時仍可完全工作。此外，128 KB的FlexNVM還可用于額外程序代碼、數據或EEPROM備份
混合信号功能
- 最多兩個分辨率可配置的高速16位模數轉換器(ADC)。單輸出或差分輸出模式運行，可提高噪聲抑制水平。利用可編程延遲模塊觸發功能可實現500 ns的轉換時間
- 多達兩個12位數模轉換器(DAC)，可以爲音頻應用生成模拟波形
- 3個高速比較器，通過将脈寬調制(PWM)置于安全狀态，提供快速準确的電機過流保護
- 模拟參考電壓可爲模拟模塊、ADC和DAC提供精确的參考值，代替外部參考電壓，降低系統成本
性能
- Arm® Cortex®-M4内核+ DSP。120 MHz，單周期MAC，單指令多數據(SIMD)擴展，單精度浮點運算單元
- 多達16通道的DMA用于外設和存儲器，可以降低CPU負載，實現更快的系統吞吐
- 交叉開關支持并發多主設備總線訪問，增加總線帶寬
- 獨立的閃存Bank可以并發執行代碼和固件更新，既不會影響性能，也無需複雜的編碼例程
定時和控制
- 多達4個FlexTimer，總計20個通道。硬件死區時間插入和正交解碼，用于電機控制
- 載波調制定時器，用于在遙控應用中生成紅外線波形
- 4通道32位周期中斷定時器可爲實時操作系統任務調度程序提供時基，還可爲ADC轉換和可編程延遲模塊提供觸發源
人機接口(HMI)
- 多達16個可控通用IO，支持引腳中斷
連接與通信
- USB 2.0 OTG (全速)。設備充電檢測優化了便攜式USB設備的充電電流/時間，延長了電池使用時間。低壓穩壓器可通過5V輸入爲外部組件提供高達120 mA，3.3V的片外供電
- 多達6個支持IrDA的UART，其中一個UART支持ISO7816智能卡。支持各種數據大小、格式和傳輸/接收設置，滿足多種工業通信協議
- IC間音頻傳輸(I2S)串行接口，用于接入音頻系統
- CAN模塊，适用于工業網絡橋接
- 多達3個DSPI和兩個I2C
可靠性、功能安全和信息安全
- 存儲器保護單元可爲交叉開關上的所有主設備提供存儲器保護，提高軟件可靠性
- 循環冗餘校驗引擎可驗證存儲器内容和通信數據，提高系統可靠性
- 時鍾獨立的COP可防止時鍾偏移或代碼失控，适用于故障安全型應用(例如，針對家用電器的IEC 60730安全标準)
- 如果發生看門狗事件，外部看門狗監測器可将輸出引腳置于安全狀态外部組件
應用
可穿戴産品
工業控制
- 住院機
- 醫療成像
- 家庭健康網關
- 工業人機接口
- 心髒監測儀
- 持續正壓氣道通氣呼吸機 (CPAP)
- 數字聽診器
- 智能電源插座和電燈開關
- 熱量計量
- 生命體征監測儀
- 電動病床
- 空調(AC)
- 血糖管理
- 除顫器
- 麻醉設備監測儀
智慧城市
智能家居
汽車電子
相關附件
文檔
-
簡介
Kinetis K2x系列MCU簡介亮點
PDF 版本0 214.6KB KINK2XFS 中文, 英語 -
工程設計要點
Kinetis® K22F 120 MHz Family Mask Sets and Revision Numbers亮點
PDF 版本1 Mar 11,2015 173.7KB EB811 英語
設計
-
符号和尺寸
Kinetis® Symbols, Footprints and Models
INTERNAL 版本1.0 Nov 27,2017 1KB CAD-SYMBOLFOOTPRINTS -
計算器
Kinetis® Power Estimation Tool
硬件
-
評估/開發闆與系統
TWR-K21F120MA: Kinetis® K21 120 MHz Tower® System Module亮點
TWR-K21F120MA -
評估/開發闆與系統
Kinetis® K22 Tower® System Module亮點
TWR-K22F120M
軟件
-
BSP、驅動程序和中間件
MCUXpresso軟件開發套件(SDK)亮點
-
BSP、驅動程序和中間件
MCUXpresso配置工具 - 引腳、時鍾、外設亮點
工程服務
-
INDEPENDENT DESIGN HOUSE (IDH)
Hardware Engineering Services
By Dornerworks Ltd. Gold HQ: Grand Rapids, 美國 支持地區: 美洲 -
INDEPENDENT DESIGN HOUSE (IDH)
硬件/軟件工程服務
By Firstview Consultants Gold HQ: Round Rock, 美國 支持地區: 亞洲, 美洲
