基于Arm® Cortex®-M0+内核的低成本微控制器(MCU)
全部分類

基于Arm® Cortex®-M0+内核的低成本微控制器(MCU)

LPC84x基于Arm® Cortex®-M0+内核,是一個低成本32位MCU系列,運行頻率高達30 MHz。LPC84x MCU系列支持高達64 KB的閃存和16 KB的SRAM。 該系列在将FRO用作時鍾源的低電流模式下具備卓越的功率效率。LPC84x MCU系列的配套外設包括1個CRC引擎,4個I2C總線接口,多達5個UART,多達2個SPI接口,電容觸摸界面(即将在第三季度啓用),1個多速率定時器,自喚醒定時器,SCTimer/PWM,一個通用32位計數器/定時器,1個DMA,1個12位ADC,兩個10位DAC,一個模拟比較器,功能可通過開關矩陣配置的I/O端口,1個輸入模式匹配引擎,以及多達54個通用I/O引腳。 該設備由恩智浦的MCUXpresso軟件和工具提供全面支持,這是一套針對Kinetis、LPC和i.MX RT微控制器的綜合全面的免費軟件開發工具。MCUXpresso SDK還包括了Keil MDK和IAR EWARM的項目文件。
服務熱線: 18612628057
咨詢郵箱: riley_chow@powerever.cn
基于Arm® Cortex®-M0+内核的低成本微控制器(MCU)
産品描述
應用
相關附件



産品詳情

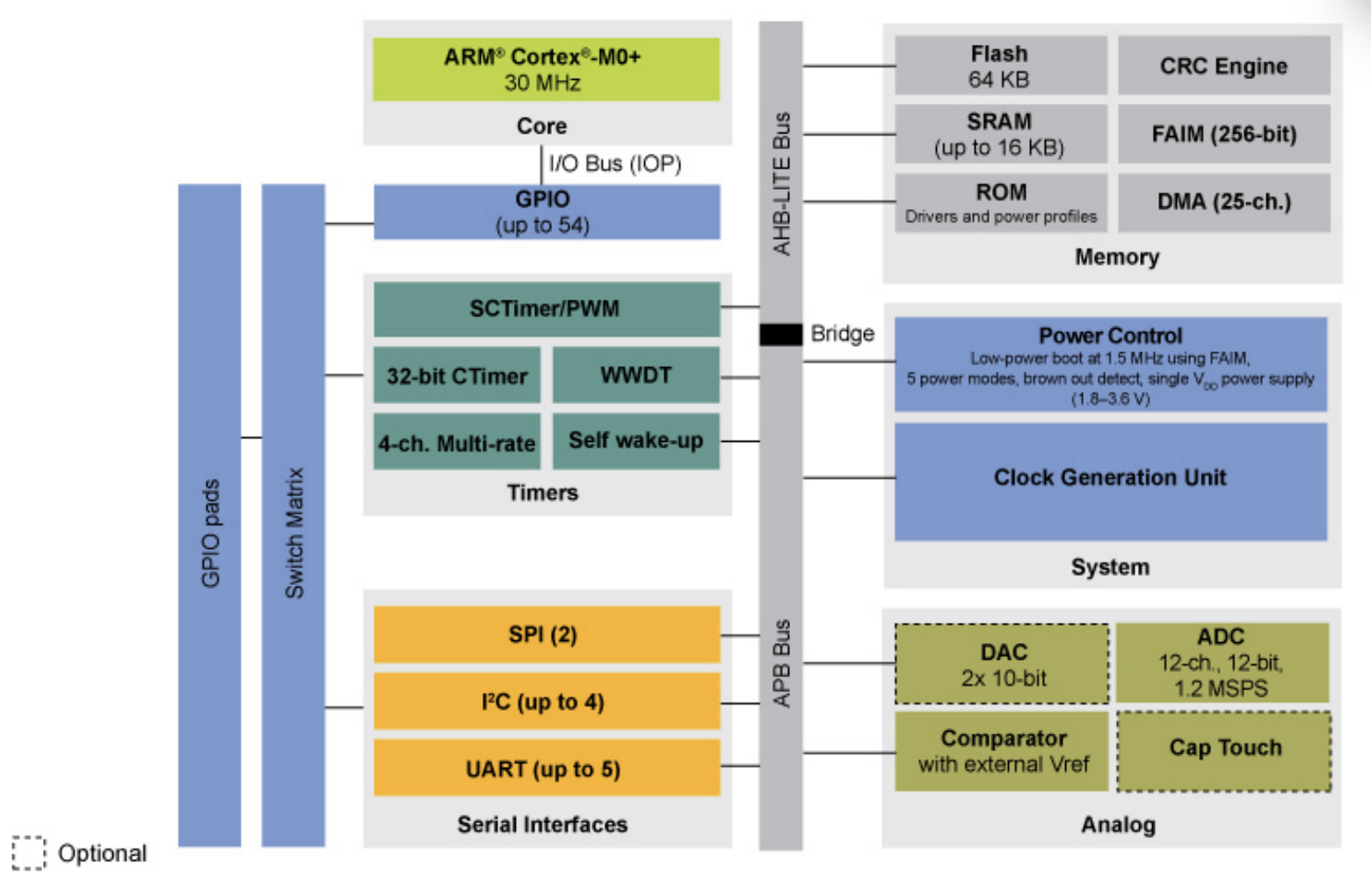

框圖

LPC84x MCU Family Block Diagram






特征

低功耗、簡單、靈活、體積小巧

  • 低功耗,30 MHz Cortex-M0+内核,具備先進功耗優化
  • 面向全範圍定時功能和設計靈活性的先進外設
  • 串行連接
  • 采用流行封裝,外形小巧

存儲器

  • 64 kB Flash,64 B小分頁,适用于EEPROM模拟
  • 16 kB RAM (面向跨所有SRAM位段的邏輯)

在将FRO用作時鍾源的低電流模式下具備卓越的功率效率。

  • 自由運行振蕩器(FRO)
  • 5種電源模式
  • 面向簡單運行時功耗優化的電源配置API

通信接口

  • NFC/RFID ISO 14443 A型接口
  • 串行I2C總線完全支持I2C規範和快速模式(數據傳輸速率爲400Mbit/s),支持多地址識别功能和監控模式
  • SPI/SSP接口

FAIM用于在啓動時配置部件

  • 引腳配置包括方向和上拉或下拉
  • 面向低功耗啓動的時鍾和PMU

從基礎到高級的全範圍定時功能(SCTimer/PWM)

  • 靈活的觸發器,用于優化功耗使用

高精度1.2-Msps ADC:12通道,12位

  • 非常适合過采樣,用于改進轉換精度
  • 靈活的觸發器,用于優化功耗使用

更多串行連接

  • 4 I2C,面向數字傳感器接口等
  • 2 SPI,5 UART
  • 54 GPIO,帶有開關矩陣,支持輸入模式匹配引擎

其他特性

  • 25通道DMA分載内核
  • 數模轉換器(DAC):2通道,10位
  • 電容觸摸界面(即将在第三季度啓用)
  • 由MCUXpresso SDK、IDE和配置工具提供支持
