Kinetis K21-120 MHZ, 全速USB，防篡改微控制器，基于Arm® Cortex®-M4内核
全部分類

Kinetis K21-120 MHZ, 全速USB，防篡改微控制器，基于Arm® Cortex®-M4内核

Kinetis K21 120 MHz MCU系列面向需要低功耗功能的低成本應用。 具有硬件加密和篡改檢測功能 包括豐富的模拟、通信、定時和控制外設套件，滿足廣泛的需求 以較小長度的互連最大限度地提高闆卡空間，并增強性能 具備低功耗功能，可實現高性能效率 借助智能片上集成，顯著節省BOM成本 具備Kinetis産品組合固有的全面支持體系和可擴展性
所屬分類：
K2x USB
關鍵詞:
K21-120
服務熱線： 18612628057
咨詢郵箱： riley_chow@powerever.cn
Kinetis K21-120 MHZ, 全速USB，防篡改微控制器，基于Arm® Cortex®-M4内核
産品描述
應用
相關附件



産品詳情

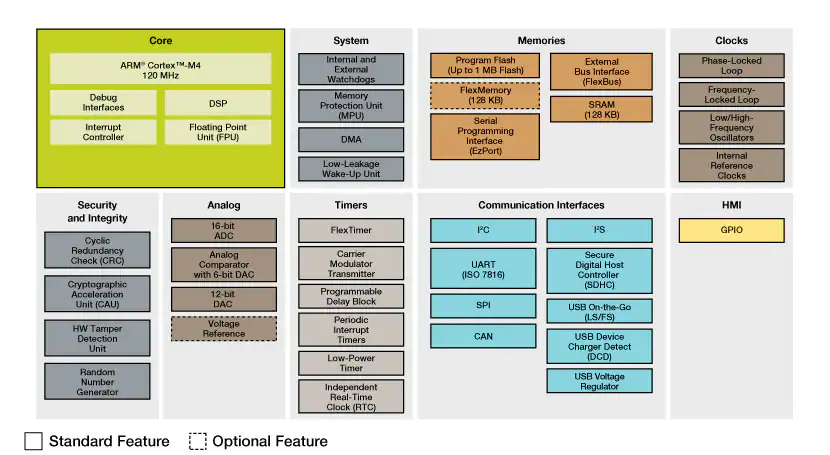

框圖

Kinetis K21 MCU Family Block Diagram





特征

超低功耗

  • 10種低功耗模式，提供電源和時鍾門控，可以實現優選的外設活動和恢複時間。停止電流<500 nA、運行電流<200 uA/MHz、停止模式喚醒時間爲4 µs
  • 工作電壓降至1.71 V時，仍可實現完整的存儲器和模拟操作，延長了電池使用時間
  • 低漏電喚醒單元，帶有多達8個内置模塊和16個引腳，可作爲低漏電停止(LLS)模式/超低漏電停止(VLLS)模式的喚醒源
  • 低功耗定時器支持系統在低功耗狀态下持續運行

閃存、SRAM和FlexMemory

  • 512 KB - 1 MB閃存。支持快速訪問，具備高可靠性，提供4級安全保護
  • 128 KB的SRAM
  • FlexMemory：32字節 - 16 KB的用戶可分段字節寫入/擦除EEPROM，适用于數據表/系統數據。可擦寫10M次以上的EEPROM和寫入時間僅70 µs的閃存(出現電力故障時不會發生數據丢失或損壞)。無需用戶或系統幹預便可完成編程和擦除功能，工作電壓降至1.71V時仍可完全工作。此外，128 KB的FlexNVM還可用于額外程序代碼、數據或EEPROM備份

混合信号功能

  • 最多兩個分辨率可配置的高速16位模數轉換器(ADC)。單輸出或差分輸出模式運行，可提高噪聲抑制水平。利用可編程延遲模塊觸發功能可實現500 ns的轉換時間
  • 多達兩個12位數模轉換器(DAC)，可以爲音頻應用生成模拟波形
  • 3個高速比較器，通過将脈寬調制(PWM)置于安全狀态，提供快速準确的電機過流保護
  • 模拟參考電壓可爲模拟模塊、ADC和DAC提供精确的參考值，代替外部參考電壓，降低系統成本

性能

  • Arm® Cortex-M4®内核 + DSP，120MHz，單周期 MAC，單指令多數據(SIMD)擴展，單精度浮點運算單元
  • 多達16通道的DMA用于外設和存儲器，可以降低CPU負載，實現更快的系統吞吐
  • 交叉開關支持并發多主設備總線訪問，增加總線帶寬
  • 獨立的閃存Bank可以并發執行代碼和固件更新，既不會影響性能，也無需複雜的編碼例程

定時和控制

  • 多達4個FlexTimer，總計20個通道。硬件死區時間插入和正交解碼，用于電機控制
  • 載波調制定時器，用于在遙控應用中生成紅外線波形
  • 4通道32位周期中斷定時器可爲實時操作系統任務調度程序提供時基，還可爲ADC轉換和可編程延遲模塊提供觸發源

人機接口（HMI）

  • 多達16個可控通用IO，支持引腳中斷

數據連接和通信

  • USB 2.0 OTG (全速)。設備充電檢測優化了便攜式USB設備的充電電流/時間，延長了電池使用時間。低壓穩壓器可通過5V輸入爲外部組件提供高達120 mA，3.3V的片外供電
  • 多達6個支持IrDA的UART，其中一個UART支持ISO7816智能卡。支持各種數據大小、格式和傳輸/接收設置，滿足多種工業通信協議
  • IC間音頻傳輸(I2S)串行接口，用于接入音頻系統
  • CAN模塊，适用于工業網絡橋接
  • 多達3個DSPI和兩個I2C

安全性

  • 硬件加密協處理器用于确保數據傳輸和存儲的安全比軟件實施速度更快，CPU負載更低。支持各種算法 - DES、3DES、AES、MD5、SHA-1、SHA-256
  • 具有系統安全和篡改檢測功能，采用帶有獨立電池的實時時鍾。安全的密鑰存儲帶有内部/外部篡改檢測功能，适用于不安全的閃存、溫度、時鍾、電源電壓變化和物理攻擊檢測等

可靠性、功能安全和信息安全

  • 存儲器保護單元可爲交叉開關上的所有主設備提供存儲器保護，提高軟件可靠性
  • 循環冗餘校驗引擎可驗證存儲器内容和通信數據，提高系統可靠性
  • 時鍾獨立的COP可防止時鍾偏移或代碼失控，适用于故障安全型應用(例如，針對家用電器的IEC 60730安全标準)
  • 如果發生看門狗事件，外部看門狗監控器可将輸出引腳置于安全狀态外部組件
