Kinetis® K20-100 MHz, 全速USB, 混合信号集成微控制器，基于Arm® Cortex®-M4内核
全部分類

Kinetis® K20-100 MHz, 全速USB, 混合信号集成微控制器，基于Arm® Cortex®-M4内核

Kinetis® K20 100 MHz MCU系列提供高度可擴展的、不同集成度的産品組合，具備豐富的模拟、通信、定時和控制外設套件，滿足廣泛的需求。 以較小長度的互連最大限度地提高闆卡空間，并增強性能 縮小現有應用的大小 具備低功耗功能，實現高性能效率 借助智能片上集成，顯著節省BOM成本 具備Kinetis産品組合固有的全面支持體系和可擴展性。
服務熱線： 18612628057
咨詢郵箱： riley_chow@powerever.cn
Kinetis® K20-100 MHz, 全速USB, 混合信号集成微控制器，基于Arm® Cortex®-M4内核
産品描述
應用
相關附件



産品詳情

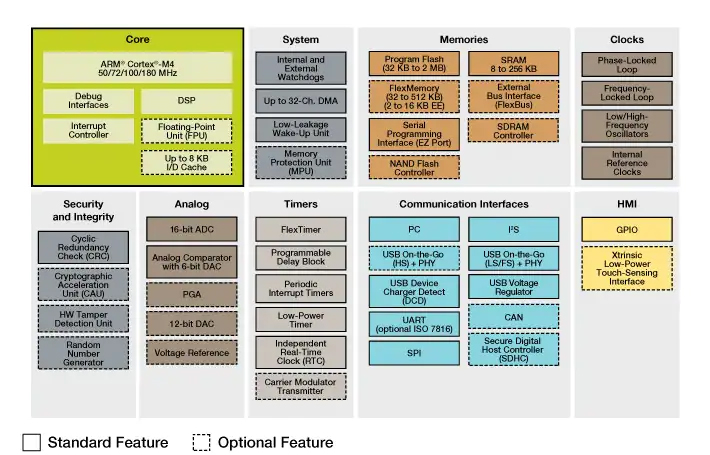

框圖

Kinetis K2x MCU Family Block Diagram





特征

超低功耗

  • 10種低功耗模式，提供電源和時鍾門控，可以實現優選的外設活動和恢複時間。停止電流<2 µA，運行電流<350 uA/MHz，停止模式喚醒時間4 µs
  • 工作電壓降至1.71 V時，仍可實現完整的存儲器和模拟操作，延長了電池使用時間
  • 低漏電喚醒單元，帶有多達8個内置模塊和16個引腳，可作爲低漏電停止(LLS)模式/超低漏電停止(VLLS)模式的喚醒源
  • 低功耗定時器支持系統在低功耗狀态下持續運行

閃存、SRAM和FlexMemory

  • 128 KB - 512 KB閃存。支持快速訪問，具備高可靠性，提供4級安全保護
  • 32 KB-128 KB的SRAM
  • FlexMemory：32 字節- 4 KB用戶可分段的字節寫入/擦除EEPROM，适用于數據表/系統數據。可擦寫10M次以上的EEPROM和寫入時間僅70 µs的閃存(出現電力故障時不會發生數據丢失或損壞)。無需用戶或系統幹預便可完成編程和擦除功能，工作電壓降至1.71V時仍可完全工作。另有高達256 KB的空間可用于存儲額外程序代碼、數據或EEPROM備份

混合信号功能

  • 兩個可配置分辨率的高速16位模數轉換器(ADC)。單輸出或差分輸出模式運行，可提高噪聲抑制水平。利用可編程延遲模塊觸發功能可實現500 ns的轉換時間
  • 兩個12位數模轉換器(DAC)，可以爲音頻應用生成模拟波形
  • 3個高速比較器，通過将脈寬調制(PWM)置于安全狀态，提供快速準确的電機過流保護
  • 模拟參考電壓可爲模拟模塊、ADC和DAC提供精确的參考值，代替外部參考電壓，降低系統成本

性能

  • Arm® Cortex®-M4内核，帶有DSP、100 MHz時鍾、單周期MAC和單指令多數據(SIMD)擴展
  • 外設和存儲器用的多達16通道的DMA，使CPU負載更低，系統吞吐更快
  • 交叉開關支持并發多主設備總線訪問，增加總線帶寬
  • 獨立的閃存Bank可以并發執行代碼和固件更新，既不會影響性能，也無需複雜的編碼例程

定時和控制

  • 3個FlexTimer，共有12個通道。硬件死區時間插入和正交解碼，用于電機控制
  • 載波調制定時器，用于在遙控應用中生成紅外線波形
  • 4通道32位周期中斷定時器可爲實時操作系統任務調度程序提供時基，還可爲ADC轉換和可編程延遲模塊提供觸發源

人機接口

  • 帶有多達16路輸入的硬件觸摸傳感接口。可在所有低功耗模式下運行(啓用時隻增加極小的電流)。通過硬件實現避免了軟件輪詢方法。高靈敏度，允許使用厚達5毫米厚度的貼膜

連接與通信

  • USB 2.0 OTG (全速)。設備充電檢測優化了便攜式USB設備的充電電流/時間，延長了電池使用時間。低壓穩壓器可通過5 V輸入爲外部組件提供高達120 mA，3.3 V的片外供電
  • 多達6個支持IrDA的UART，其中一個UART有ISO7816智能卡支持。支持各種數據大小、格式和傳輸/接收設置，滿足多種工業通信協議
  • IC間音頻傳輸(I2S)串行接口，用于接入音頻系統
  • 兩個CAN模塊，适用于工業網絡橋接
  • 多達3個DSPI和兩個I2C

可靠性、安全性和安防

  • 存儲器保護單元可爲交叉開關上的所有主設備提供存儲器保護，提高軟件可靠性
  • 循環冗餘校驗引擎可驗證存儲器内容和通信數據，提高系統可靠性
  • 時鍾獨立的COP可防止時鍾偏移或代碼失控，适用于故障安全型應用(例如，針對家用電器的IEC 60730安全标準)
  • 如果發生看門狗事件，外部看門狗監測器可将輸出引腳置于安全狀态外部組件
  • 本産品包含在恩智浦産品長期供貨計劃中，自推出後至少保證10年供貨

外部外設支持

  • FlexBus外部總線接口爲存儲器以及圖形顯示器這樣的外設提供接口選擇。可支持多達6個片選信号和2GB可尋址空間
  • 安全的數字主機控制器支持SD、SDIO、MMC或CE-ATA卡，可實現應用中軟件升級或存儲媒體文件。





應用



可穿戴産品

  1. 助聽設備
  2. 腕帶
  3. 無線充電闆
  4. 輸入設備(鼠标、筆、鍵盤)
  5. 智能手表

工業控制

  1. 住院機
  2. 工業人機接口
  3. 心髒監測儀
  4. 持續正壓氣道通氣呼吸機 (CPAP)
  5. 熱量計量
  6. 智能電源插座和電燈開關
  7. 空調(AC)
  8. 血糖管理
  9. 生命體征監測儀
  10. 電動病床
  11. 麻醉設備監測儀
  12.
  13.
  14.

智慧城市

  1. POS終端
  2. 交通票據
  3. 自動車輛識别
  4.
  5.

智能家居

  1. 中小家電
  2. 大型家用電器
  3. 家庭安保與監視
  4. 機器人電器
  5.
  6.
  7.
  8.

汽車電子

  1. 摩托車發動機控制單元(ECU)和小型發動機控制
  2. 暖通空調(HVAC)
  3.
  4.
  5.
