Kinetis® K27-150 MHz, 2x USB, 2MB閃存, 基于Arm® Cortex®-M4内核的1MB SRAM微控制器(MCU)

Kinetis K27 USB ARM Cortex-M4 MCU的目标應用是需要高處理效率、具有2 MB閃存和1 MB SRAM的超大嵌入式存儲器的應用。此子系列包括： 高度集成了兩個I2S接口、兩個USB控制器(帶集成高速PHY的高速和全速控制器)和主流模拟外設 可通過32位SDRAM存儲控制器和支持芯片内執行(XiP)的四路SPI接口進行擴展。 使用真正的随機數生成器、循環冗餘校驗、内存映射加密加速單元啓用安全内容 輸入電源電壓範圍：1.71V至3.6V + 獨立VBAT域 封裝：169 MAPBGA (9x9mm, 0.65mm間距)
所屬分類：
K2x USB
關鍵詞:
K20_72
服務熱線： 18612628057
咨詢郵箱： riley_chow@powerever.cn
Kinetis® K27-150 MHz, 2x USB, 2MB閃存, 基于Arm® Cortex®-M4内核的1MB SRAM微控制器(MCU)
産品描述
應用
相關附件



産品詳情

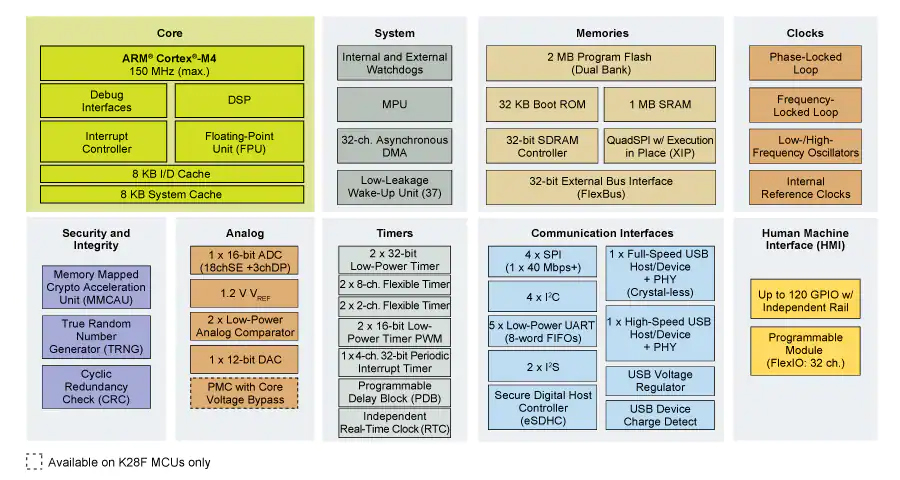

框圖

Kinetis K27/K28 USB MCUs Block Diagram





特征

超低功耗

  • 10種低功耗模式，提供電源和時鍾門控，可以實現最佳的外設活動和恢複時間。停止電流<1.45 µA，運行電流<277 µA/MHz，停止模式喚醒時間4 µs
  • 工作電壓降至1.71 V時，仍然提供完整的存儲和模拟操作，可以延長電池使用時間
  • 低漏電喚醒單元，帶有多達8個内置模塊和16個引腳，可作爲低漏電停止(LLS)模式/超低漏電停止(VLLS)模式的喚醒源
  • 低功耗定時器支持系統在低功耗狀态下持續運行

閃存、SRAM和FlexMemory

  • 64-256 KB閃存。快速訪問、高可靠性，提供4級安全保護
  • 16-64 KB的SRAM
  • FlexMemory：2 KB用戶可分段的字節寫入/擦除EEPROM，适用于數據表/系統數據。可擦寫10M次以上的EEPROM和寫入時間僅70微秒的閃存(出現電力故障時不會發生數據丢失或損壞)。無需用戶或系統幹預便可完成編程和擦除功能，工作電壓降至1.71V時仍可完全工作。此外，32 KB的FlexNVM還用于額外程序代碼、數據或EEPROM備份

性能

  • ARM Cortex-M4内核 + DSP
  • 72 MHz、單周期MAC、單指令多數據(SIMD)擴展
  • 多達16通道的DMA用于外設和存儲器，可以降低CPU負載，實現更快的系統吞吐
  • 交叉開關支持并發多主設備總線訪問，增加總線帶寬
  • 獨立的閃存Bank可以并發執行代碼和固件更新，既不會影響性能，也無需複雜的編碼例程

混合信号功能

  • 兩個可配置分辨率的高速16位ADC。單輸出或差分輸出模式運行，可提高噪聲抑制水平。利用可編程延遲模塊觸發功能可實現500 ns的轉換時間
  • 一個12位DAC可以産生模拟波形，适用于音頻應用
  • 3個高速比較器，通過将脈寬調制(PWM)置于安全狀态，提供快速準确的電機過流保護
  • 兩個64級可編程增益放大器，适用于小幅度信号轉換
  • 模拟參考電壓可爲模拟模塊、ADC和DAC提供精确的參考值，代替外部參考電壓，降低系統成本

定時和控制

  • FlexTimer，共有8個通道。硬件死區時間插入和正交解碼，用于電機控制
  • 載波調制定時器，用于在遙控應用中生成紅外線波形
  • 4通道32位周期中斷定時器可爲實時操作系統任務調度程序提供時基，還可爲ADC轉換和可編程延遲模塊提供觸發源

人機接口

  • 帶有多達16路輸入的硬件觸摸傳感接口。可在所有低功耗模式下運行(啓用時隻增加極小的電流)。通過硬件實現避免了軟件輪詢方法。高靈敏度，允許使用厚達5毫米厚度的貼膜

連接與通信

  • USB 2.0 OTG (全速)。設備充電檢測優化了便攜式USB設備的充電電流/時間，延長了電池使用時間。低壓穩壓器可爲5V輸入電源外部組件提供120 mA、3.3V的片外電源
  • 5 個支持IrDA的UART，其中一個UART支持ISO7816智能卡。支持各種數據大小、格式和傳輸/接收設置，滿足多種工業通信協議
  • IC間音頻傳輸(I2S)串行接口，用于接入音頻系統
  • 一個CAN模塊，适用于工業網絡橋接
  • 多達兩個DSPI和兩個I2C

可靠性、安全性和安防

  • 循環冗餘校驗引擎可驗證存儲器内容和通信數據，提高系統可靠性
  • 時鍾獨立的COP可防止時鍾偏移或代碼失控，适用于故障安全型應用(例如，針對家用電器的IEC 60730安全标準)
  • 如果發生看門狗事件，外部看門狗監控器可将輸出引腳置于安全狀态外部組件
  • 本産品包含在恩智浦産品長期供貨計劃中， 自推出後至少保證10年供貨。

外部外設支持

  • FlexBus外部總線接口爲存儲器以及圖形顯示器這樣的外設提供接口選擇。最多可支持6個片選信号和2GB可尋址空間





應用



工業控制

  1. 住院機
  2. 電動病床
  3. 家庭健康網關
  4.
  5.
