Kinetis® K20-50 MHz, 全速USB, 混合信号集成微控制器，基于Arm® Cortex®-M4内核
全部分類

Kinetis® K20-50 MHz, 全速USB, 混合信号集成微控制器，基于Arm® Cortex®-M4内核

包括豐富的模拟、通信、定時和控制外設套件，滿足廣泛的需求 以較小長度的互連最大限度地提高闆卡空間，并增強性能 具備低功耗功能，實現高性能效率 借助智能片上集成，顯著節省BOM成本 具備Kinetis®産品組合固有的全面支持體系和可擴展性
服務熱線： 18612628057
咨詢郵箱： riley_chow@powerever.cn
Kinetis® K20-50 MHz, 全速USB, 混合信号集成微控制器，基于Arm® Cortex®-M4内核
産品描述
應用
相關附件



産品詳情

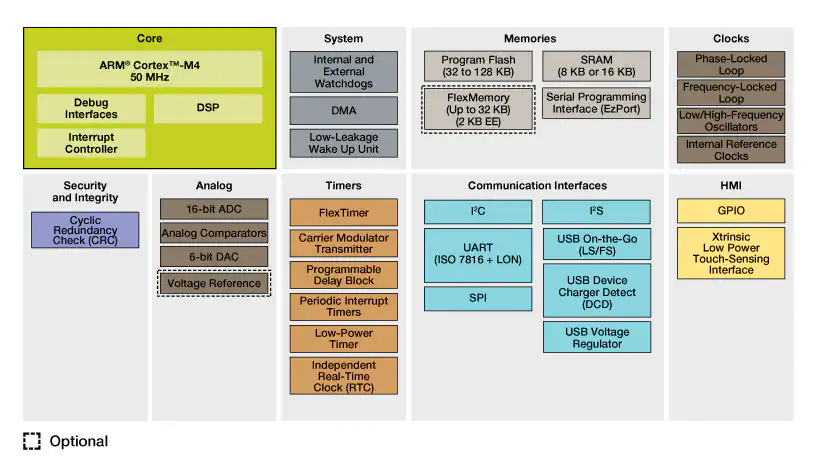

框圖

Kinetis K20 Entry Level USB MCUs Block Diagram





特征

超低功耗

  • 11種低功耗模式，提供電源和時鍾門控電路，可以獲得優選的外設操作和恢複時間。停止電流<190 nA (VLLS0)，運行電流<270 uA/MHz，停止模式喚醒時間4 µs
  • 工作電壓降至1.71 V時，仍可實現完整的存儲器和模拟操作，延長了電池使用時間
  • 低漏電喚醒單元，帶有多達8個内置模塊和16個引腳，可作爲低漏電停止(LLS)模式/超低漏電停止(VLLS)模式的喚醒源
  • 低功耗定時器支持系統在低功耗狀态下持續運行

閃存、SRAM和FlexMemory

  • 32 KB-128 KB閃存。快速訪問、高可靠性，提供4級安全保護
  • 可達16 KB的SRAM
  • FlexMemory：2 KB用戶可分段的字節寫入/擦除EEPROM，适用于數據表/系統數據。可擦寫10M次以上的EEPROM和寫入時間僅70微秒的閃存(出現電力故障時不會發生數據丢失或損壞)。無需用戶或系統幹預便可完成編程和擦除功能，工作電壓降至1.71V時仍可完全工作。此外，32 KB的FlexNVM還用于額外程序代碼、數據或EEPROM備份

性能

  • 50 MHz Arm® Cortex®-M4内核，帶有DSP指令集、單周期MAC和單指令多數據(SIMD)擴展。
  • 多達4通道的DMA用于外設和存儲器，可以降低CPU負載，實現更快的系統吞吐
  • 交叉開關支持并發多主設備總線訪問，增加總線帶寬
  • 獨立的閃存Bank可以并發執行代碼和固件更新，既不會影響性能，也無需複雜的編碼例程

定時和控制

  • 兩個FlexTimer，共有10個通道。硬件死區時間插入和正交解碼，用于電機控制
  • 載波調制定時器，用于在遙控應用中生成紅外線波形
  • 4通道32位周期中斷定時器可爲實時操作系統任務調度程序提供時基，還可爲ADC轉換和可編程延遲模塊提供觸發源

人機接口

  • 帶有多達16路輸入的硬件觸摸傳感接口。可在低功耗模式下運行(啓用時隻增加極小的電流)。通過硬件實現避免了軟件輪詢方法。高靈敏度，允許使用厚達5毫米厚度的貼膜

連接與通信

  • 帶有設備充電檢測功能的全速USB設備/主設備/OTG
  • 優化便攜式USB設備的充電電流/時間，從而延長電池使用時間。
  • USB低壓穩壓器可爲5V輸入電源外部組件提供120 mA、3.3V的片外電源
  • 多達3個UART。一個UART支持帶流量控制功能的RS232、RS485、ISO7816和IrDA。其他兩個UART支持帶流量控制功能的RS232和RS485
  • 一個IC間音頻傳輸(I2S)串行接口，用于接入音頻系統
  • 一個DSPI和一個I2C

可靠性、功能安全和信息安全

  • 存儲器保護單元可爲交叉開關上的所有主設備提供存儲器保護，提高軟件可靠性
  • 循環冗餘校驗引擎可驗證存儲器内容和通信數據，提高系統可靠性
  • 時鍾獨立的COP可防止時鍾偏移或代碼失控，适用于故障安全型應用(例如，針對家用電器的IEC 60730安全标準)
  • 如果發生看門狗事件，外部看門狗監控器可将輸出引腳置于安全狀态外部組件
  • 本産品包含在恩智浦産品長期供貨計劃中，自推出後至少保證10年供貨。





應用



可穿戴産品

  1. 助聽設備
  2. 腕帶
  3. 無線充電闆
  4. 輸入設備(鼠标、筆、鍵盤)
  5. 智能手表

工業控制

  1. 醫療成像
  2. 工業人機接口
  3. 熱量計量
  4. 持續正壓氣道通氣呼吸機 (CPAP)
  5. 數字聽診器
  6. 智能電源插座和電燈開關
  7. 空調(AC)
  8. 血糖管理
  9.
  10.
  11.

智慧城市

  1. 交通票據
  2. 自動車輛識别
  3.
  4.

智能家居

  1. 中小家電
  2. 大型家用電器
  3. 家庭安保與監視
  4. 機器人電器
  5.
  6.
  7.
  8.

汽車電子

  1. 摩托車發動機控制單元(ECU)和小型發動機控制
  2. 暖通空調(HVAC)
  3.
  4.
  5.
