Kinetis® K12-50 MHz微控制器(MCU)，基于ARM® Cortex®-M4内核，具有優化的特性

Kinetis® K12 50 MHz基準MCU适用于需要低功耗和處理效率的高性價比應用。 包含強大的模拟、通信、定時和控制外設 可将機械界面升級到觸摸鍵盤、旋轉和滑動界面 可在所有低功耗模式下運行，啓用時隻增加極小的電流。 支持多個通信接口，實現高效的數據交換、工業網絡橋和音頻系統連接 不需要外部參考電壓，降低了整體系統成本 确保數據傳輸和存儲的安全 具備Kinetis系列固有的可擴展性和綜合開發支持
服務熱線： 18612628057
咨詢郵箱： riley_chow@powerever.cn
Kinetis® K12-50 MHz微控制器(MCU)，基于ARM® Cortex®-M4内核，具有優化的特性
産品描述
應用
相關附件



産品詳情

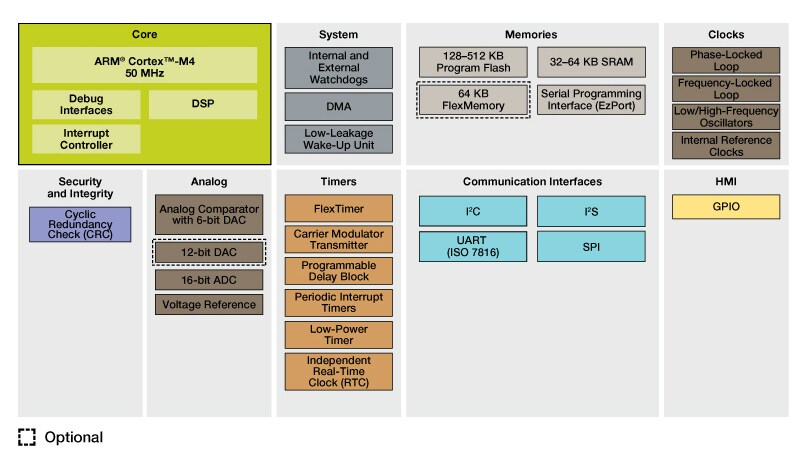

框圖

Kinetis K12 50 MHz Baseline MCUs Block Diagram





特征

低功耗

  • 11種低功耗模式，提供電源和時鍾門控電路，可以獲得最佳的外設操作和恢複時間。停止模式喚醒時間爲4 µs。
  • 工作電壓降至1.71 V時，仍可實現完整的存儲器和模拟操作，延長了電池使用時間
  • 低漏電喚醒單元，帶有多達8個内置模塊和16個引腳，可作爲低漏電停止(LLS)模式/超低漏電停止(VLLS)模式的喚醒源
  • 低功耗定時器支持系統在低功耗狀态下持續運行

閃存、SRAM和FlexMemory

  • 128 KB-512 KB閃存。快速訪問、高可靠性，提供4級安全保護
  • 64 KB的FlexRAM
  • FlexMemory
    • 4 KB用戶可分段的字節寫入/擦除EEPROM，适用于數據表/系統數據。
    • 可擦寫10M次以上的EEPROM和寫入時間僅100微秒的閃存(出現電力故障時不會發生數據丢失或損壞)。
    • 無需用戶或系統幹預便可完成編程和擦除功能，工作電壓降至1.71V時仍可完全工作。
    • 此外，64 KB的FlexNVM還用于額外程序代碼、數據或EEPROM備份。

性能

  • 50 MHz ARM Cortex-M4内核，帶有DSP指令集、單周期MAC和單指令多數據(SIMD)擴展。
  • 外設和存儲器用的多達16通道的DMA，使CPU負載更低，系統吞吐更快
  • 交叉開關支持并發多主設備總線訪問，增加總線帶寬

定時和控制

  • 兩個FlexTimer，共有10個通道。硬件死區時間插入和正交解碼，用于電機控制
  • 載波調制定時器，用于在遙控應用中生成紅外線波形
  • 4通道32位周期中斷定時器可爲實時操作系統任務調度程序提供時基，還可爲ADC轉換和可編程延遲模塊提供觸發源

數據連接和通信

  • 多達3個UART。一個UART支持帶流量控制功能的RS232、RS485、ISO7816和IrDA。其他兩個UART支持帶流量控制功能的RS232和RS485
  • 一個IC間音頻傳輸(I²S)串行接口，用于接入音頻系統
  • 一個DSPI和一個I²C

可靠性、安全性和安防

  • 循環冗餘校驗引擎可驗證存儲器内容和通信數據，提高系統可靠性
  • 時鍾獨立的COP可防止時鍾偏移或代碼失控，适用于故障安全型應用(例如，針對家用電器的IEC 60730安全标準)
  • 如果發生看門狗事件，外部看門狗監控器可将輸出引腳置于安全狀态外部組件
