Kinetis® K10-120 MHz，混合信号集成微控制器(MCU)，基于ARM® Cortex®-M4内核
全部分類

Kinetis® K10-120 MHz，混合信号集成微控制器(MCU)，基于ARM® Cortex®-M4内核

Kinetis® K10 120 MHz微控制器系列具有先進的串行通信、模拟集成特性以及可定制的系統擴展，适用于醫療、工業和消費電子設備。 它包含豐富的模拟、通信、定時和控制外設套件，滿足廣泛的需求 面向需要高性能的應用 提供Kinetis系列的共享綜合開發支持和可擴展性
服務熱線： 18612628057
咨詢郵箱： riley_chow@powerever.cn
Kinetis® K10-120 MHz，混合信号集成微控制器(MCU)，基于ARM® Cortex®-M4内核
産品描述
應用
相關附件



産品詳情

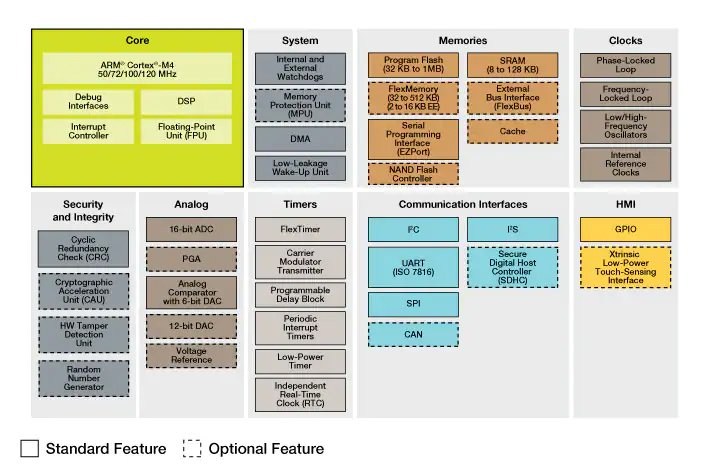

框圖

Kinetis K1x MCU Family Block Diagram





特征

超低功耗

  • 10種低功耗模式，提供電源和時鍾門控，可以實現最佳的外設活動和恢複時間。停止電流<500 nA、運行電流<200 uA/MHz、停止模式喚醒時間爲4 µs
  • 工作電壓降至1.71 V時，仍可實現完整的存儲器和模拟操作，延長了電池使用時間
  • 低漏電喚醒單元，帶有多達8個内置模塊和16個引腳，可作爲低漏電停止(LLS)模式/超低漏電停止(VLLS)模式的喚醒源
  • 低功耗定時器支持系統在低功耗狀态下持續運行

閃存、SRAM和FlexMemory

  • 512 KB - 1 MB閃存。支持快速訪問，具備高可靠性，提供4級安全保護
  • 128 KB的SRAM
  • FlexMemory：32字節 - 16 KB的用戶可分段字節寫入/擦除EEPROM，适用于數據表/系統數據。可擦寫10M次以上的EEPROM和寫入時間僅70 µs的閃存(出現電力故障時不會發生數據丢失或損壞)。無需用戶或系統幹預便可完成編程和擦除功能，工作電壓降至1.71V時仍可完全工作。此外，512 KB的FlexNVM還用于額外程序代碼、數據或EEPROM備份

混合信号功能

  • 多達4個具有可配置分辨率的高速16位模數轉換器(ADC)。單輸出或差分輸出模式運行，可提高噪聲抑制水平。利用可編程延遲模塊觸發功能可實現500 ns的轉換時間
  • 兩個12位數模轉換器(DAC)，可以爲音頻應用生成模拟波形
  • 多達4個高速比較器，可通過将脈寬調制(PWM)置于安全狀态，提供快速準确的電機過流保護
  • 多達4個64倍增益的可編程增益放大器，适用于小幅度信号轉換
  • 模拟參考電壓可爲模拟模塊、ADC和DAC提供精确的參考值，代替外部參考電壓，降低系統成本

性能

  • Arm Cortex-M4内核+ DSP。120 MHz，單周期MAC，單指令多數據(SIMD)擴展，單精度浮點運算單元
  • 多達32通道的DMA用于外設和存儲器維護，可以降低CPU負載，實現更快的系統吞吐
  • 交叉開關支持并發多主設備總線訪問，增加總線帶寬
  • 高達16 KB的指令/數據緩存，優化總線帶寬和閃存執行性能
  • 獨立的閃存Bank可以并發執行代碼和固件更新，既不會影響性能，也無需複雜的編碼例程

定時和控制

  • 多達4個FlexTimer，總計20個通道。硬件死區時間插入和正交解碼，用于電機控制
  • 載波調制定時器，用于在遙控應用中生成紅外線波形
  • 4通道32位周期中斷定時器可爲實時操作系統任務調度程序提供時基，還可爲ADC轉換和可編程延遲模塊提供觸發源

人機接口

  • 帶有多達16路輸入的硬件觸摸傳感接口。可在所有低功耗模式下運行(啓用時隻增加極小的電流)。通過硬件實現避免了軟件輪詢方法。高靈敏度，允許使用厚達5毫米厚度的貼膜

數據連接和通信

  • 多達6個支持IrDA的UART，其中一個UART支持ISO7816智能卡。支持各種數據大小、格式和傳輸/接收設置，滿足多種工業通信協議
  • IC間音頻傳輸(I2S)串行接口，用于接入音頻系統
  • 多達兩個CAN模塊，适用于工業網絡橋接
  • 多達3個DSPI和兩個I2C

可靠性、安全性和安防

  • 存儲器保護單元可爲交叉開關上的所有主設備提供存儲器保護，提高軟件可靠性
  • 循環冗餘校驗引擎可驗證存儲器内容和通信數據，提高系統可靠性
  • 時鍾獨立的COP可防止時鍾偏移或代碼失控，适用于故障安全型應用(例如，針對家用電器的IEC 60730安全标準)
  • 如果發生看門狗事件，外部看門狗監控器可将輸出引腳置于安全狀态外部組件





應用



可穿戴産品

  1. 助聽設備
  2. 智能手表

工業控制

  1. 醫療成像
  2. 聽力健康
  3. 心髒監測儀
  4. 持續正壓氣道通氣呼吸機 (CPAP)
  5.
  6. 數字聽診器
  7. 生命體征監測儀
  8. 血糖管理
  9.
