Kinetis® KL0x-48 MHz，入門級超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
所屬分類：
K0x入門級
關鍵詞:
K02
服務熱線：
18612628057
咨詢郵箱：
riley_chow@powerever.cn
Kinetis® KL0x-48 MHz，入門級超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
産品描述
應用
相關附件
産品詳情

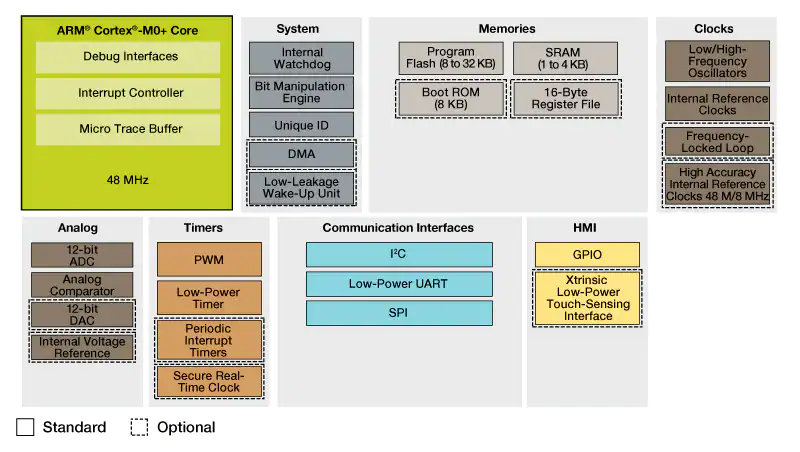

框圖
Kinetis L Series KL0x MCUs Block Diagram
特征
超低功耗
- 新一代32位Cortex-M0+内核：與最接近的8/16位架構相比，CoreMark/mA能效得分高兩倍
- 單周期快速I/O端口訪問有利于位拆裂(bit banging)和軟件協議仿真，保持了8位器件的“使用體驗”
- 多個靈活的低功耗模式，包括新的計算時鍾選項，該功能通過将外設置于異步停止模式，降低了動态功耗
- LPUART、SPI、I2C、ADC、DAC、LP定時器和DMA支持低功耗模式運行，無需喚醒内核
存儲器
- 帶64字節緩存的32 KB閃存，4 KB RAM
- 安全電路可防止對RAM和閃存内容的非法訪問
- 8 KB ROM和内置引導加載程序，可簡化MCU編程工作，支持輕松升級閃存
性能
- Cortex-M0+内核，在整個工作電壓和溫度範圍(-40ºC至+105ºC)内，可提供48 MHz的内核頻率
- 位操作引擎，用于改善外設模塊的位處理
- Thumb指令集将高代碼密度和32位性能結合在一起
- 多達4通道的外設和存儲器用DMA，使CPU負載更低，系統吞吐更快
- 時鍾獨立的COP可防止時鍾偏移或代碼失控，适用于故障安全型應用
混合信号
- 12位ADC，可配置分辨率、采樣時間和轉換速度/功率
- 内置溫度傳感器
- 帶内置6位DAC的高速比較器
- 支持DMA的12位DAC
定時和控制
- 一個6通道和一個兩通道16位低功耗定時器PWM模塊，支持DMA
- 兩通道32位周期中斷定時器爲實時操作系統任務調度程序提供時基，或爲ADC轉換提供觸發信号源
- 低功耗定時器能夠在除VLLS0外的所有功耗模式下運行
- 帶日曆的實時實鍾
人機接口
- 電容式觸摸傳感接口支持多達16個外部電極和DMA數據傳輸
- 通用IO帶引腳中斷支持、DMA請求功能及其他引腳控制選項
連接與通信
- 支持DMA的I2C，速率高達100 kbps，可與SMBus V2特性兼容
- 支持DMA的LPUART和SPI
